Aufbauanleitung ATV / QUAD

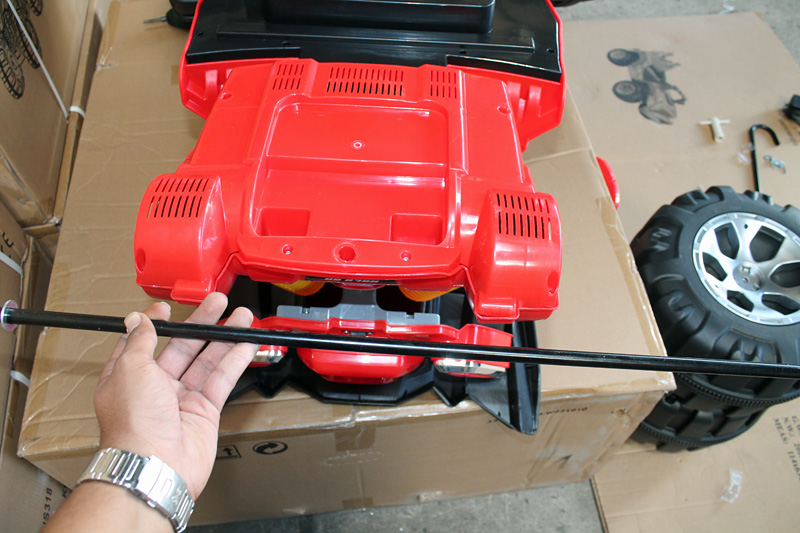

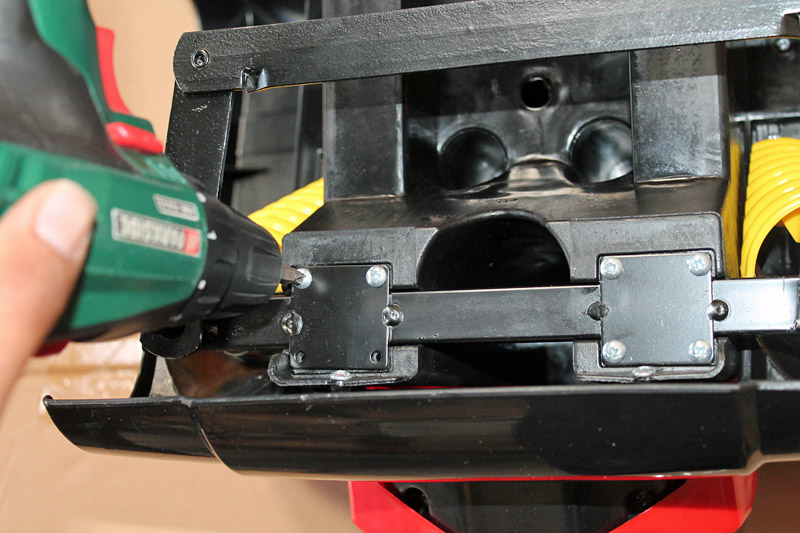

Vorderachse anbringen und festschrauben
Mutter abschrauben

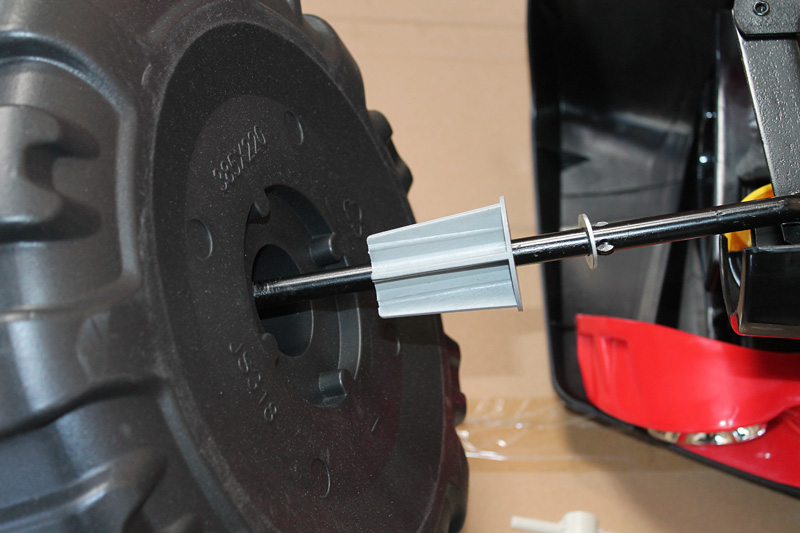

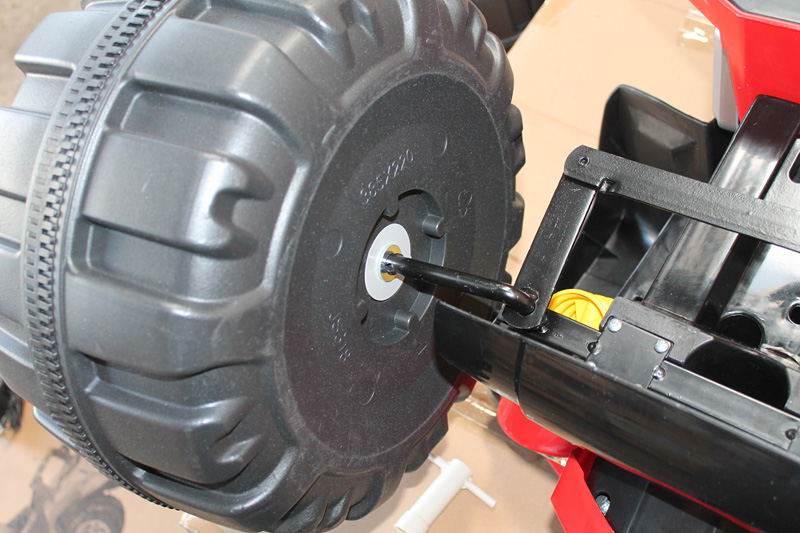

Unterlegscheibe, Stabilisator und ein Vorderrad in obiger Reihenfolge anlegen

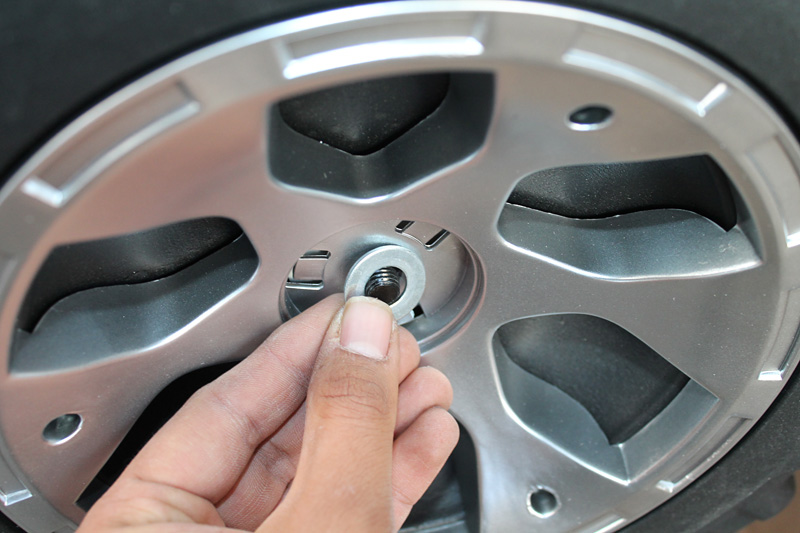

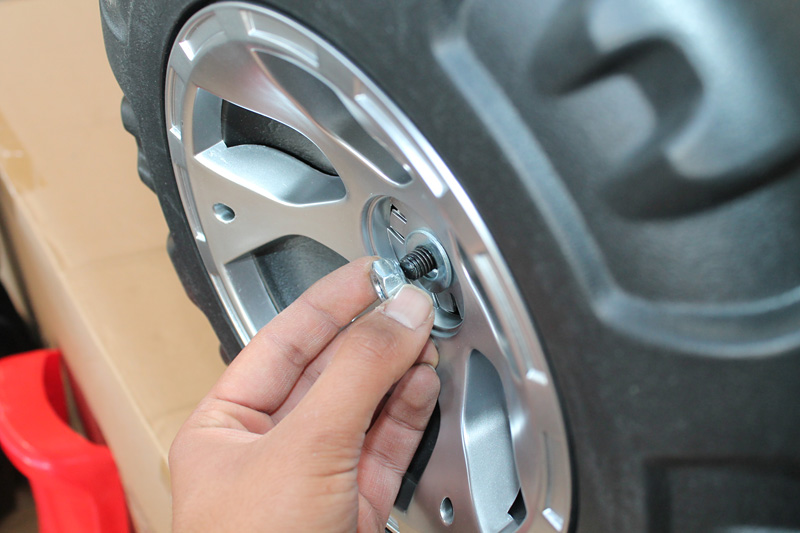

Radmontage mit einer Unterlegscheibe und einer Mutter abschließen

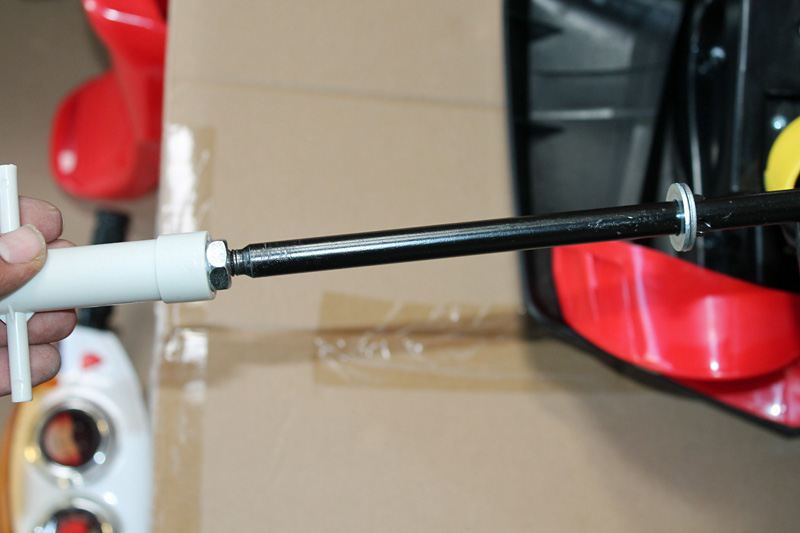

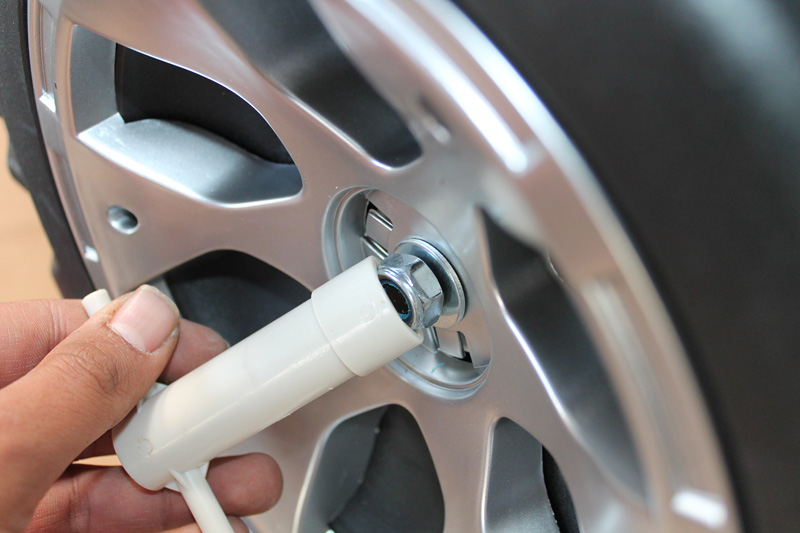

Mutter festschrauben

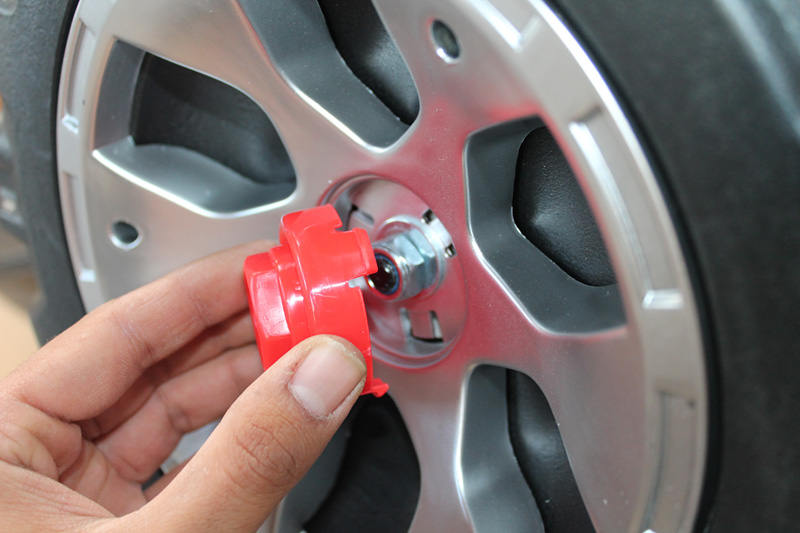

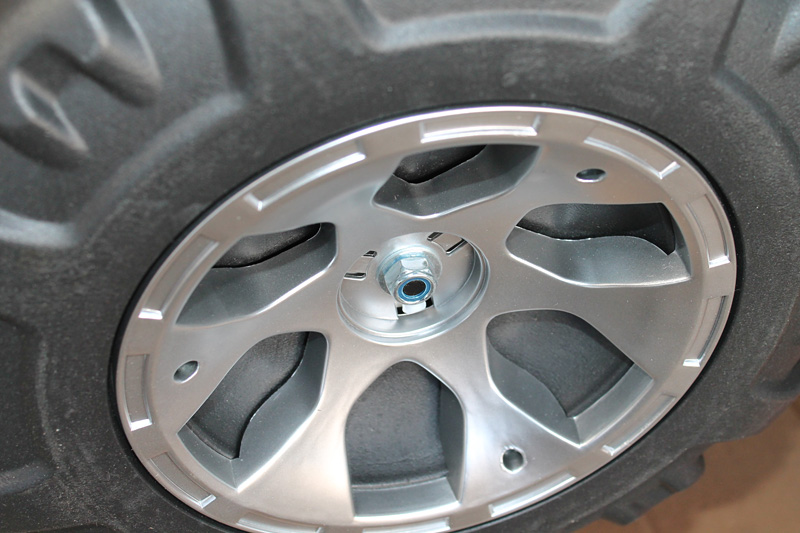

Radnabenabdeckung festklicken
Radmontage beendet, den Vorgang auf der anderen Seite wiederholen.
Jetzt kann mit der Hinterachse weitergemacht werden.

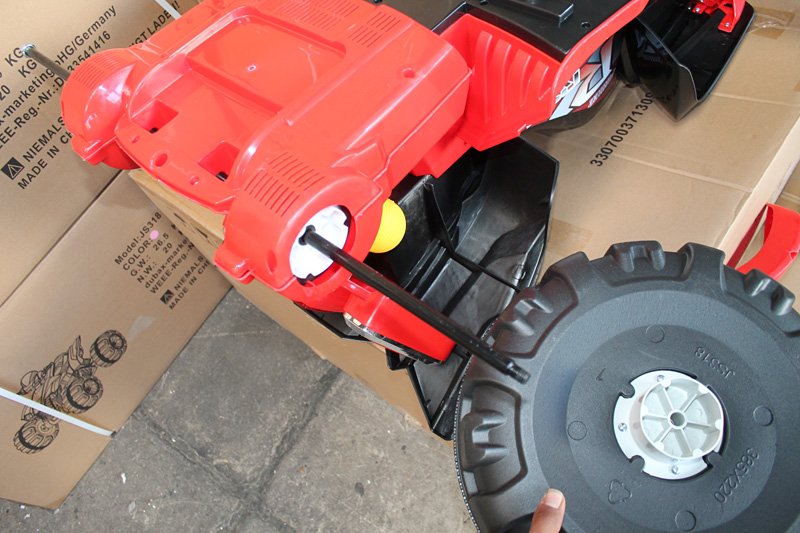

Hinterachse einsetzen

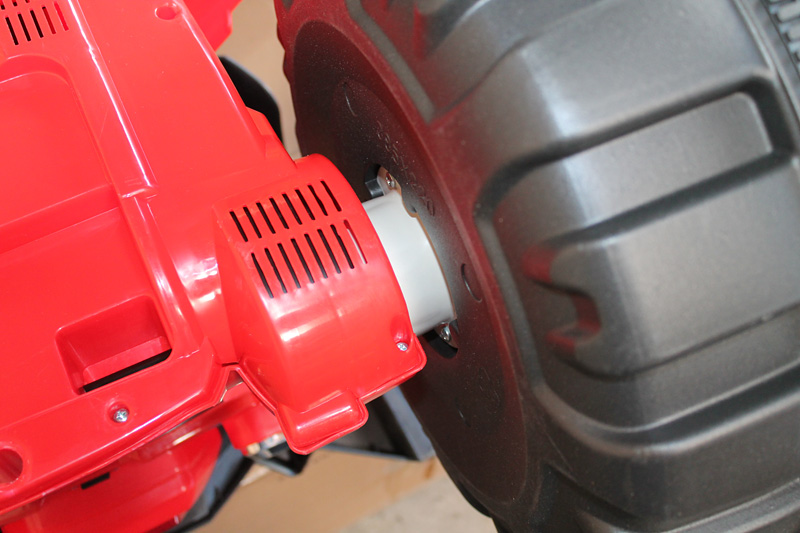

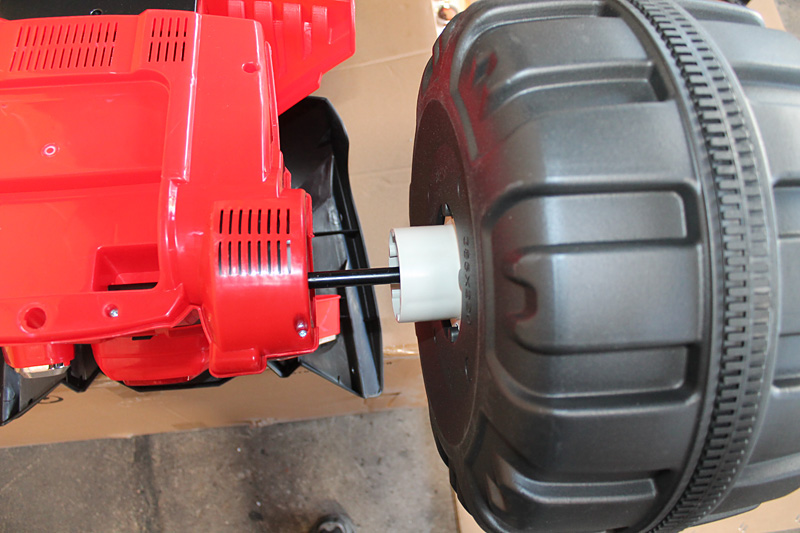

Jetzt kann ein Hinterrad auf die Achse gesetzt werden
Hinterradmontage mit einer Unterlegscheibe und einer Mutter
abschließen
Mutter Festziehen

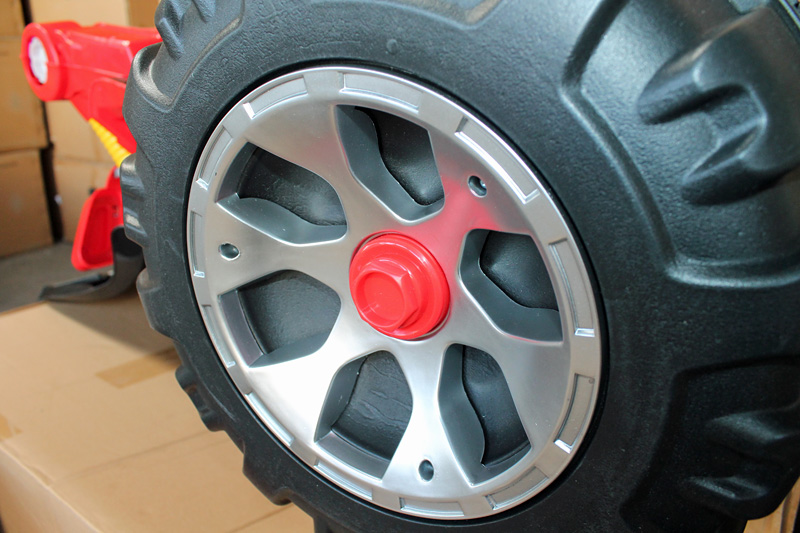

Radnabenabdeckung festklicken

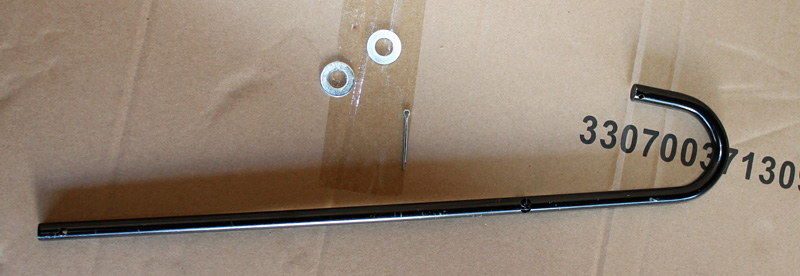

Jetzt fehlt nur noch die Lenkachse

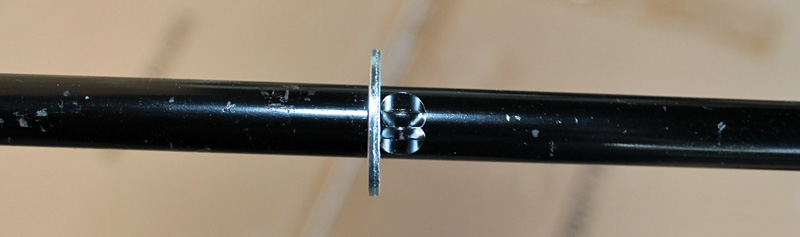

Unterlegscheibe nicht vergessen.

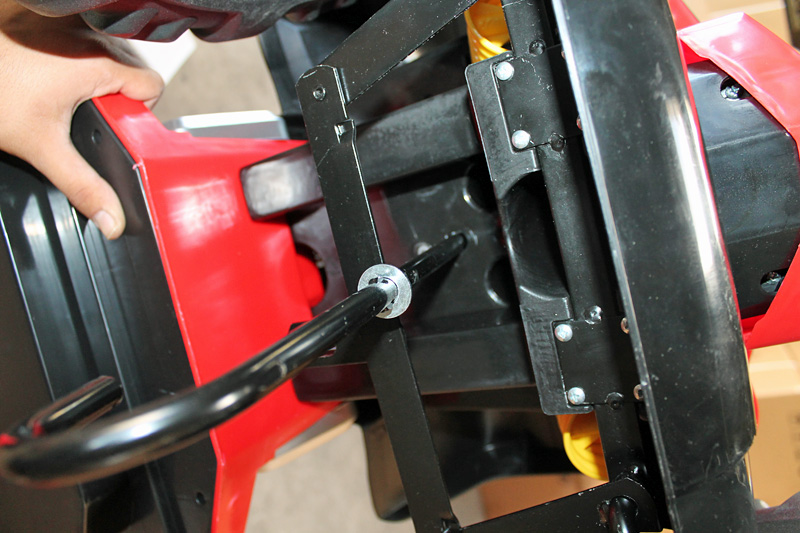

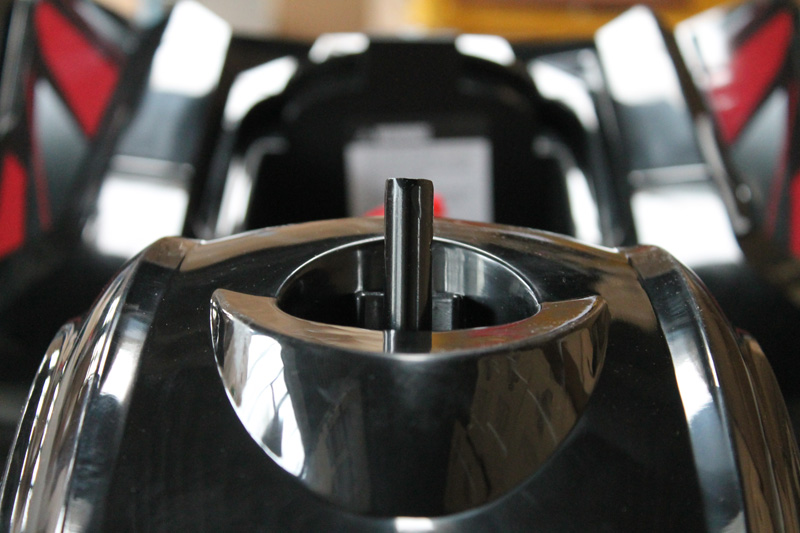

Lenkachse von unten durchführen

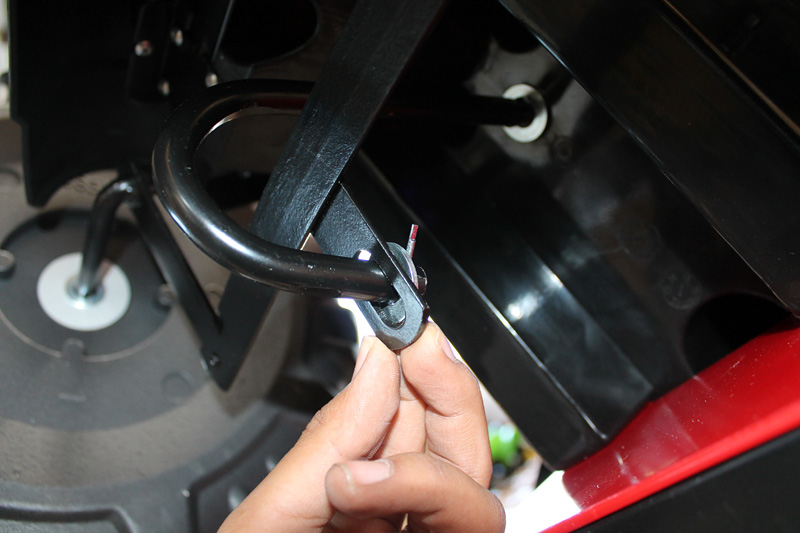

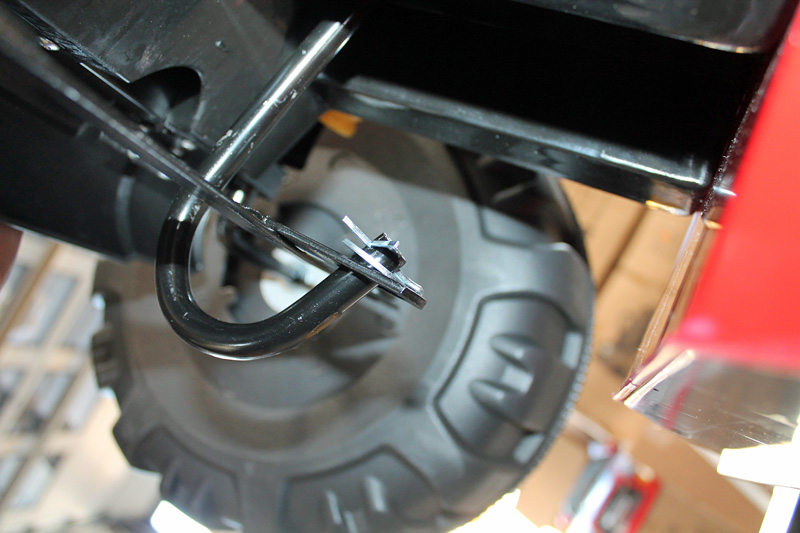

Lenkachse mit einer Unterlegscheibe und einem Fixierstift an der Vorderachse befestigen
Jetzt kann der Lenker montiert werden,
Vorher müssen Batterien eingesetzt werden.

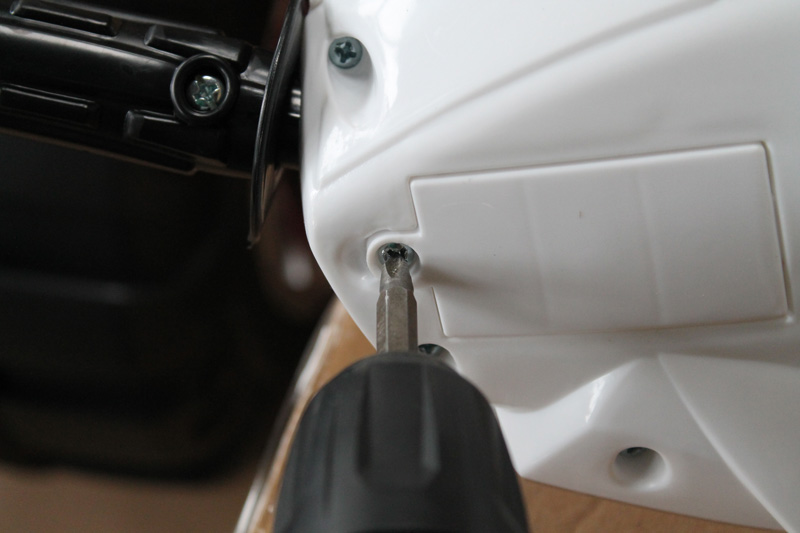

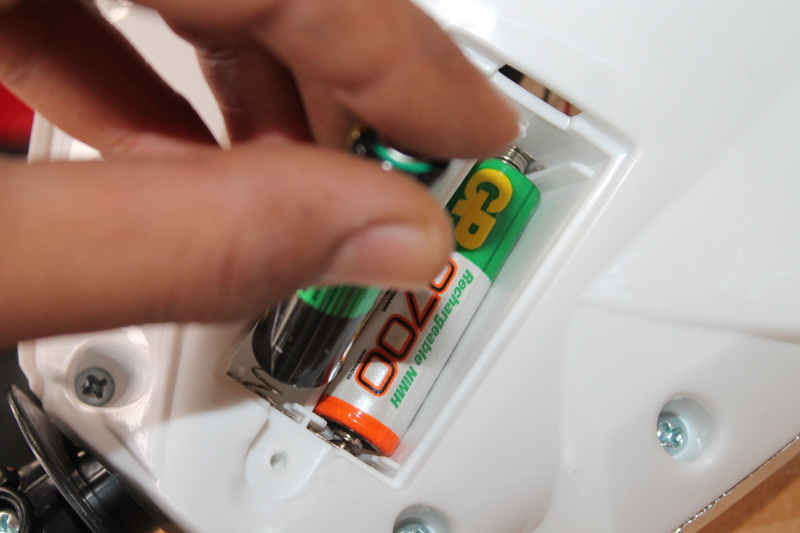

Batterien einsetzen (nicht im Lieferumfang)
Lenker auf die Lenkachse setzen und wie oben gezeigt positionieren

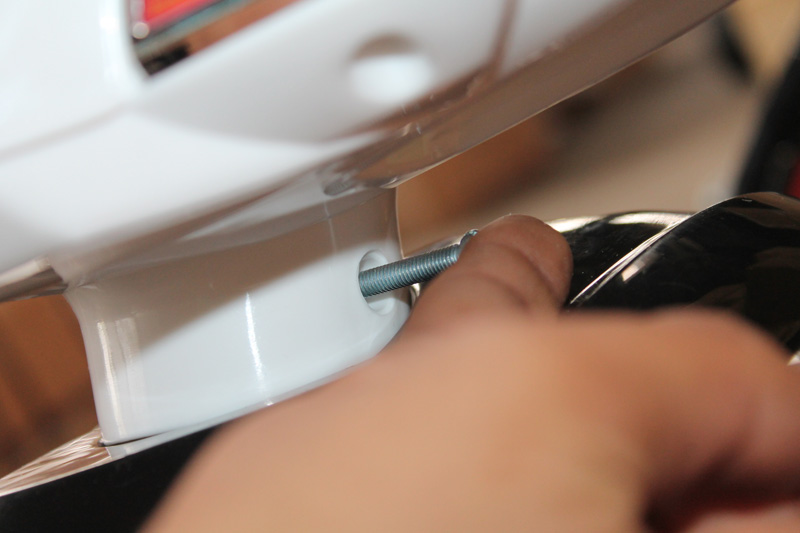

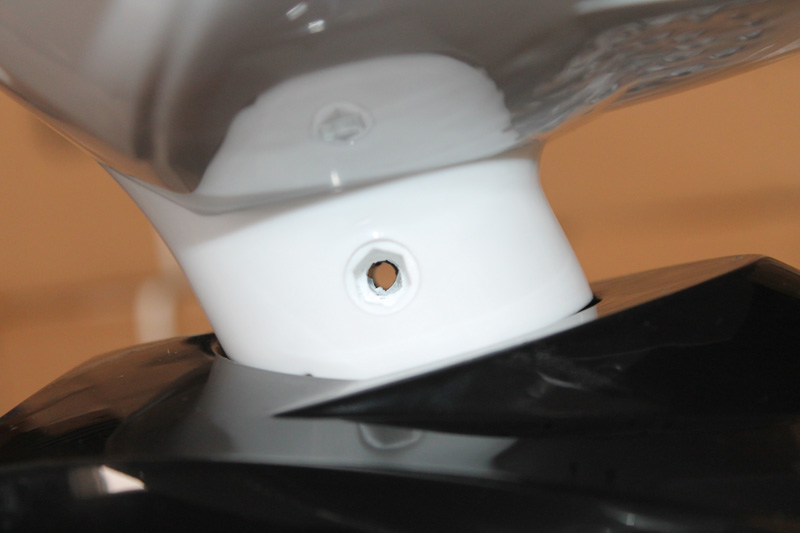

Schraube durchführen

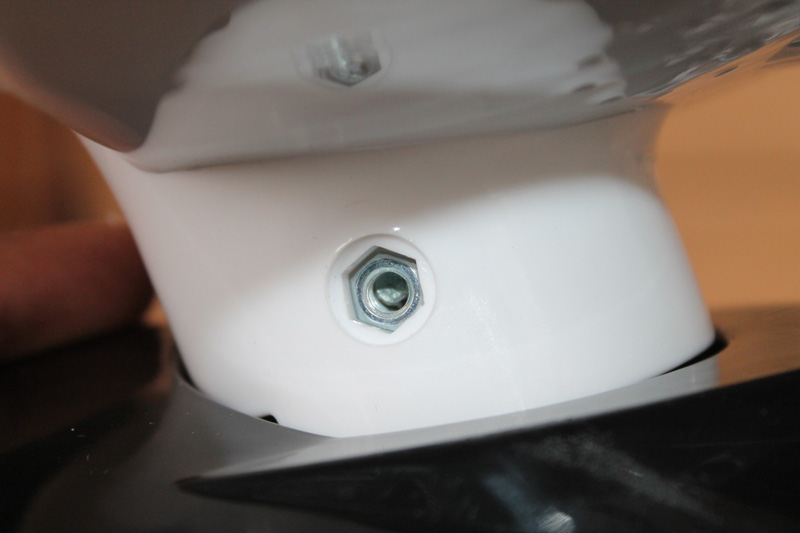

Gegenmutter anbringen

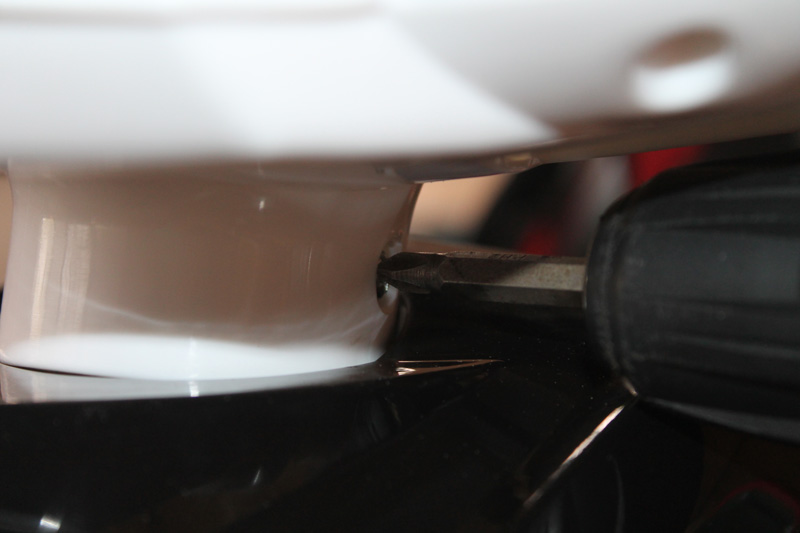

Den Lenker festschrauben
Jetzt kann das elektrische System durch verbinden der Stecker aktiviert werden

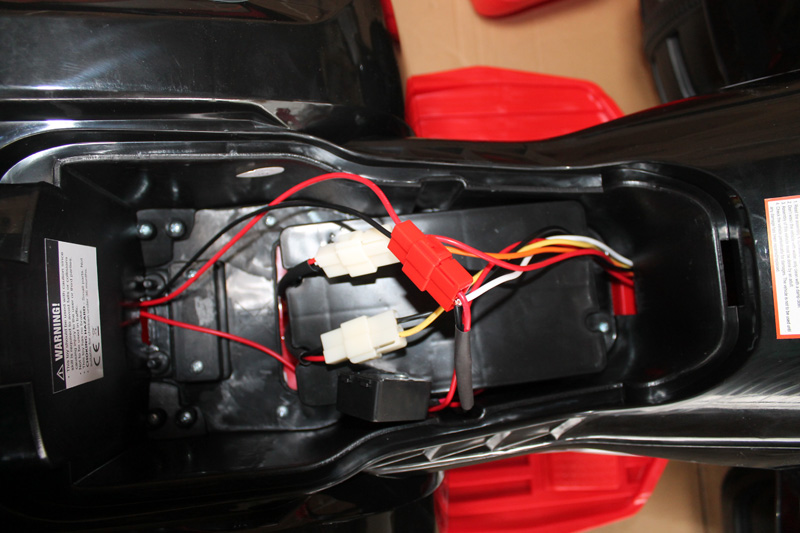

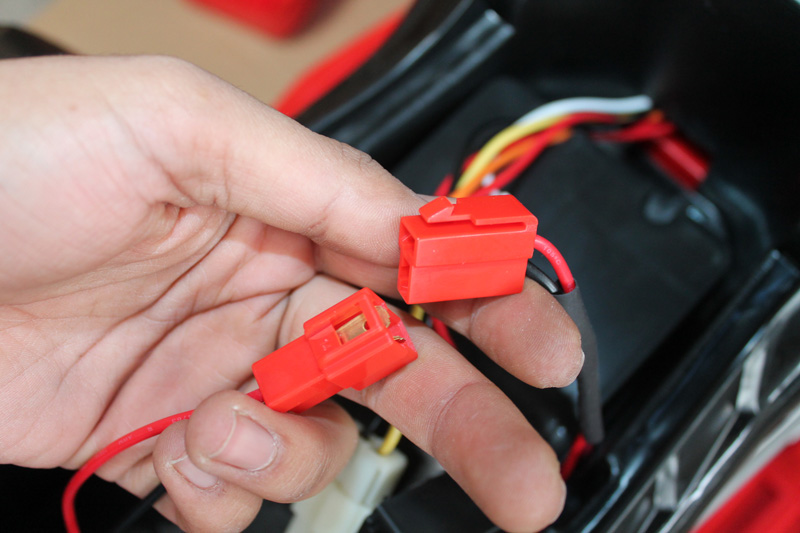

Alle Stecker miteinander verbinden

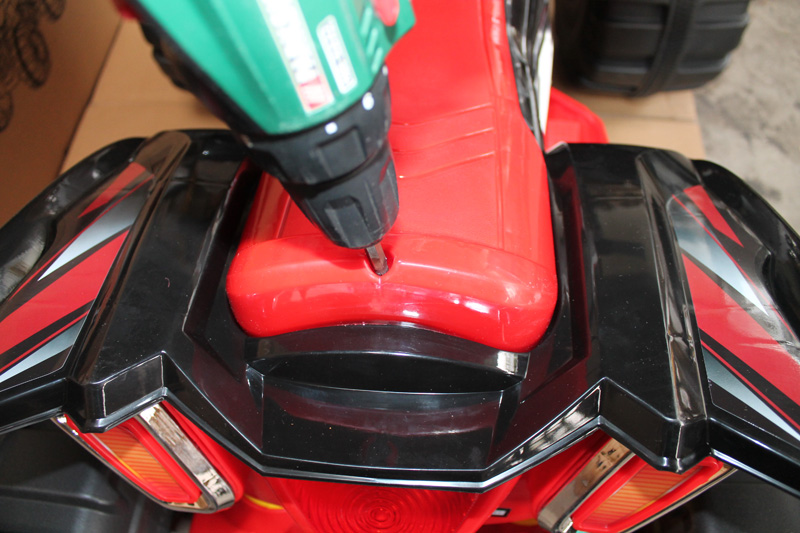

Sitz positionieren und festschrauben

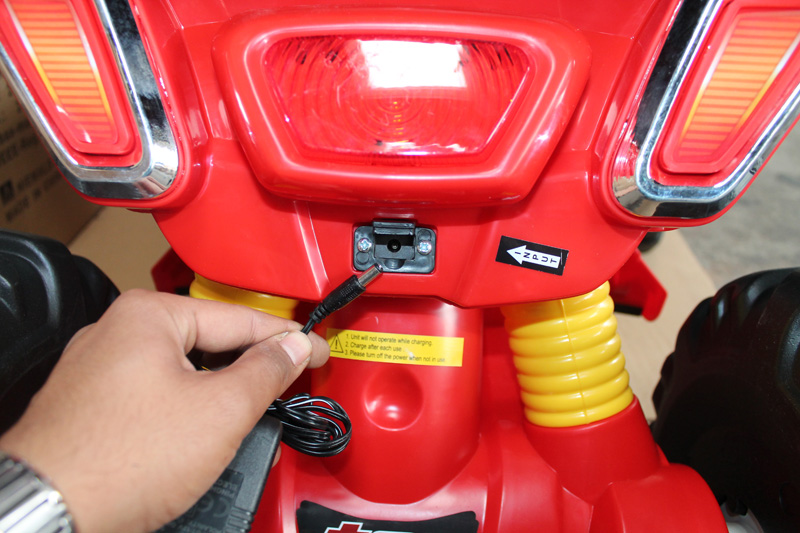

Die Ladebuchse befindet sich hinten am Fahrzeug

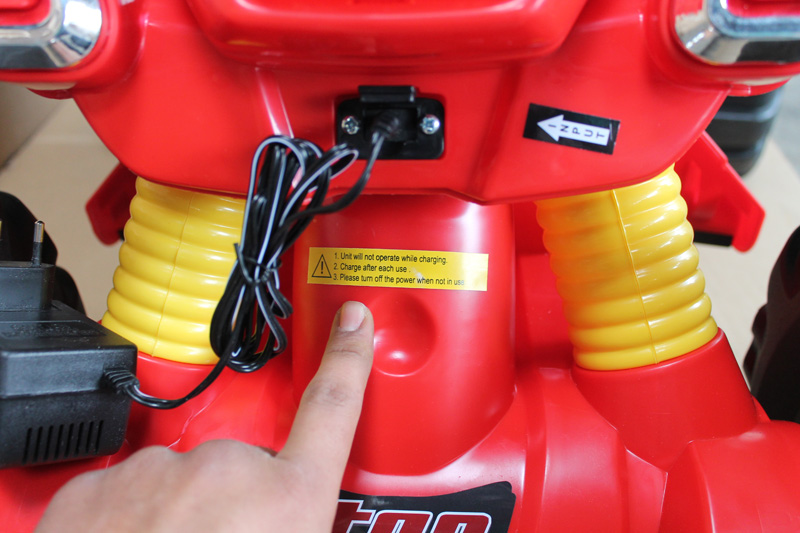

Aus Sicherheitsgründen bleibt das Fahrzeug während des Ladens ohne Funktion

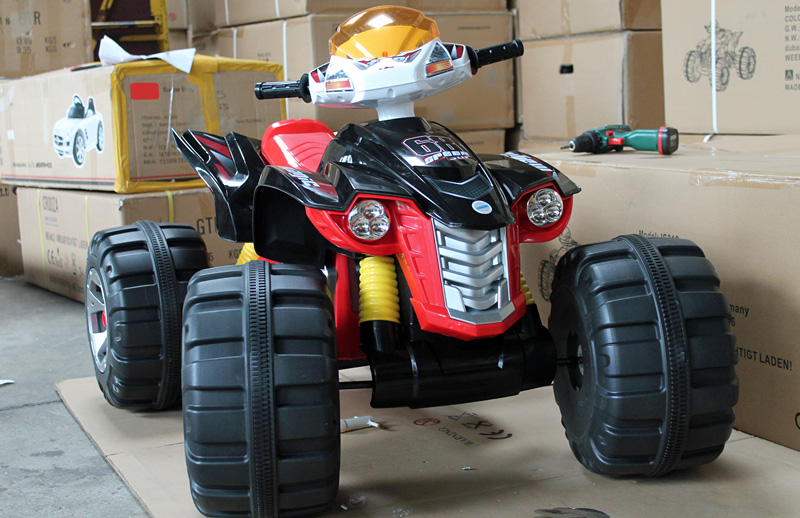

Wir wünschen ihnen und ihrem Kind viel Spass mit dem Fahrzeug
|
