Montageanleitung BMW i8 Concept / Stromer
Inhaltsübersicht

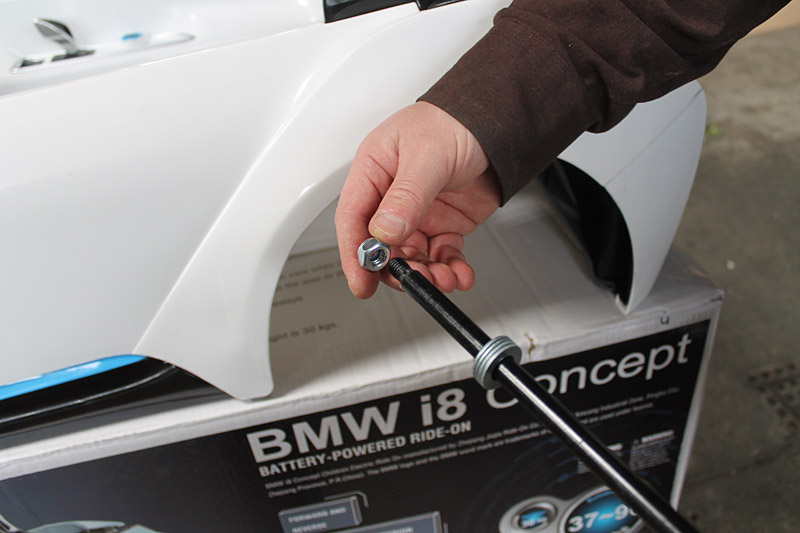

Die Muttern und Unterlegscheiben von der Achse entfernen!

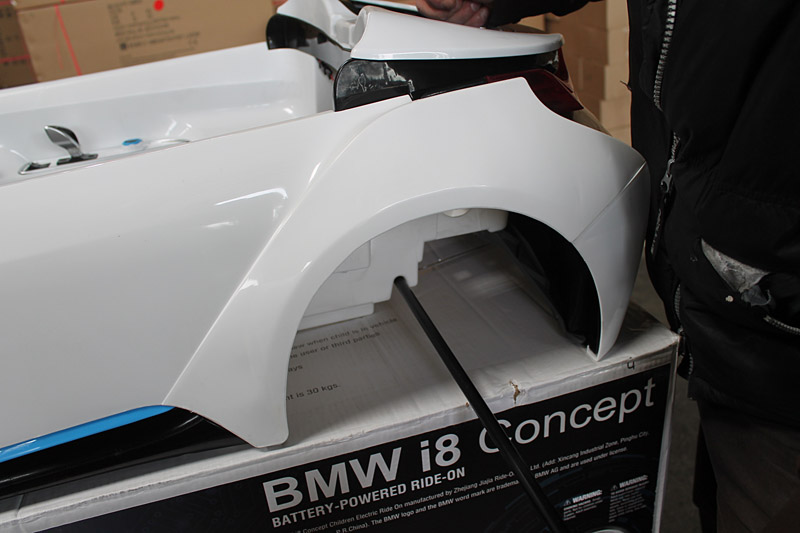

Hinterachse einsetzen

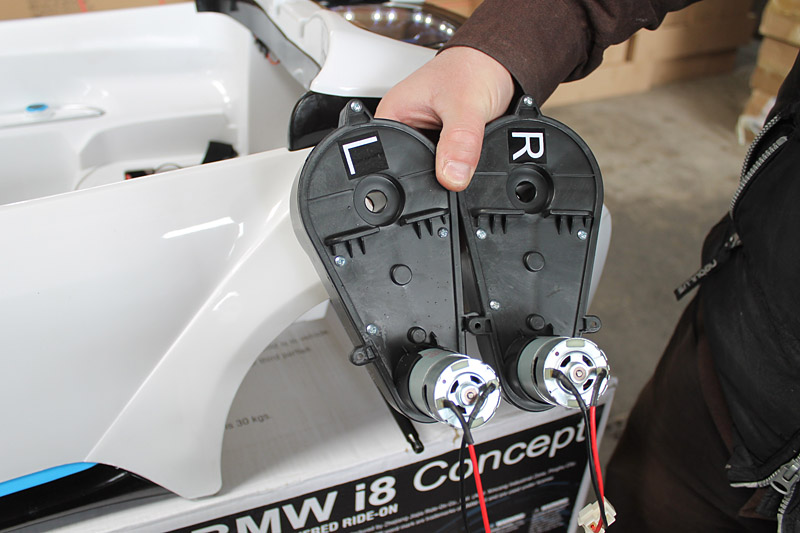

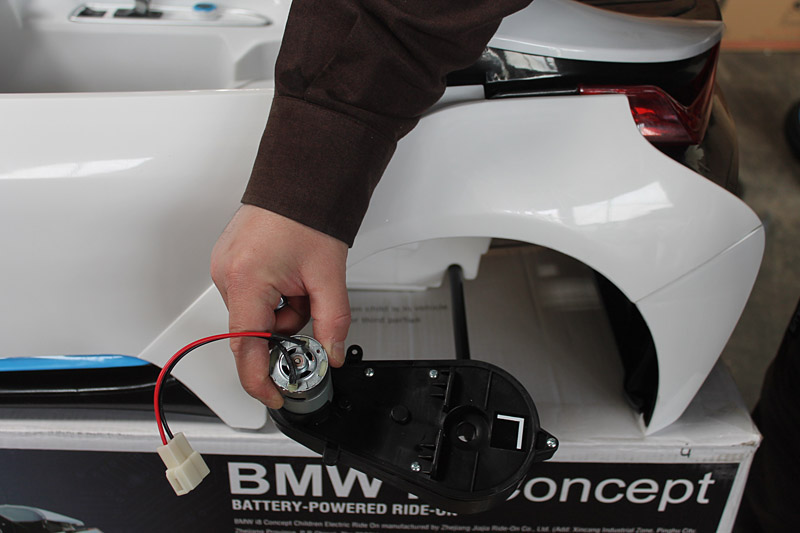

Auf den richtigen Einsatz (Laufrichtung) der Getriebe achten. Getriebe mit Beschriftung L gehört nach Links in Laufrichtung, R nach Rechts !!!

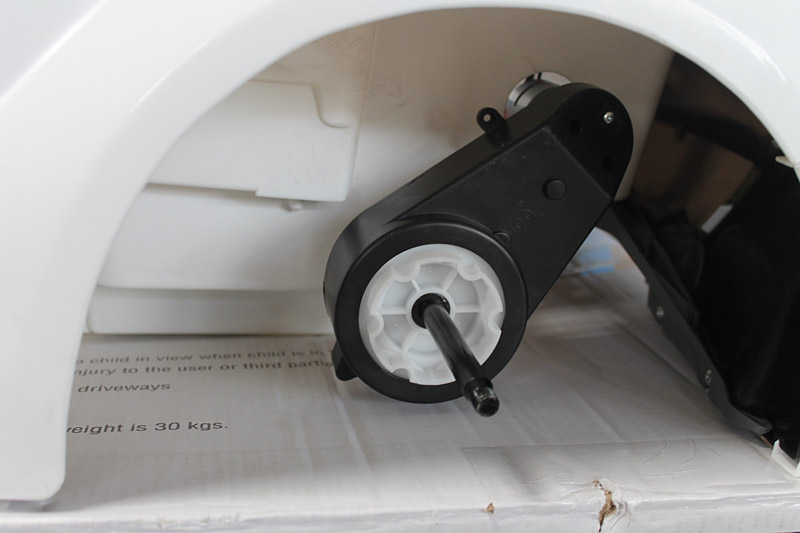

Getriebe auf die Achse ziehen

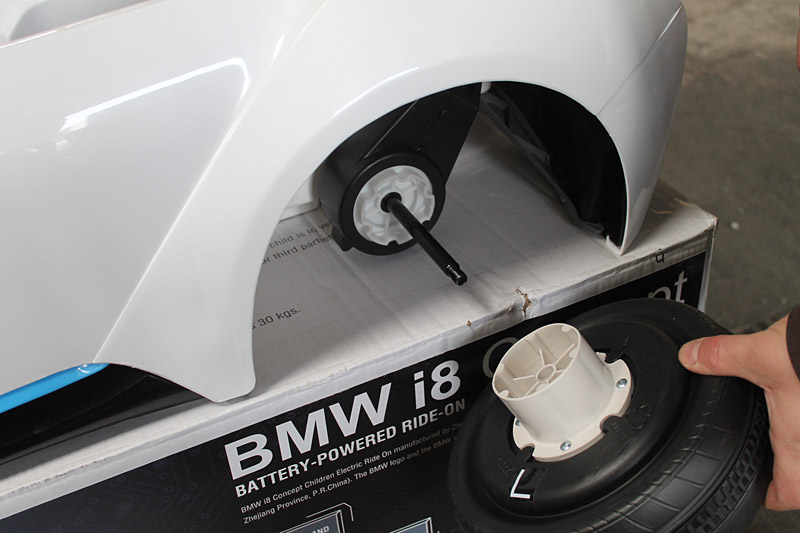

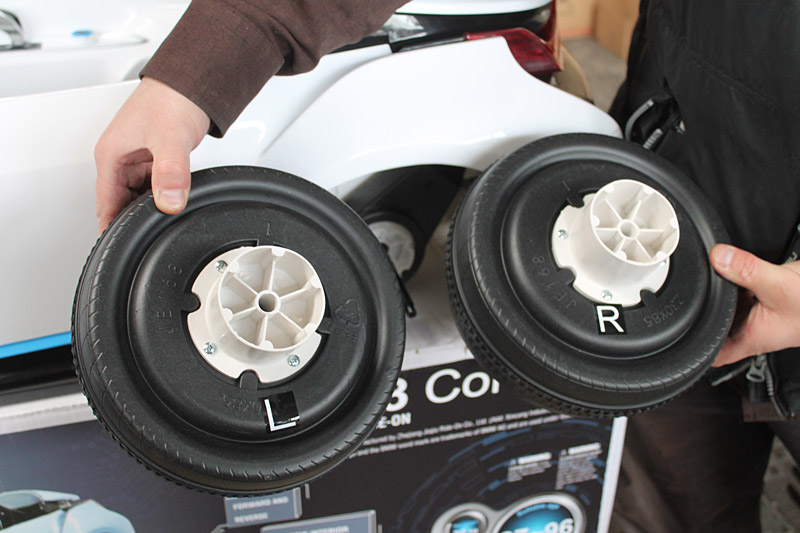

Jetzt können die Hinterräder aufgezogen werden (Laufrichtung beachten!)

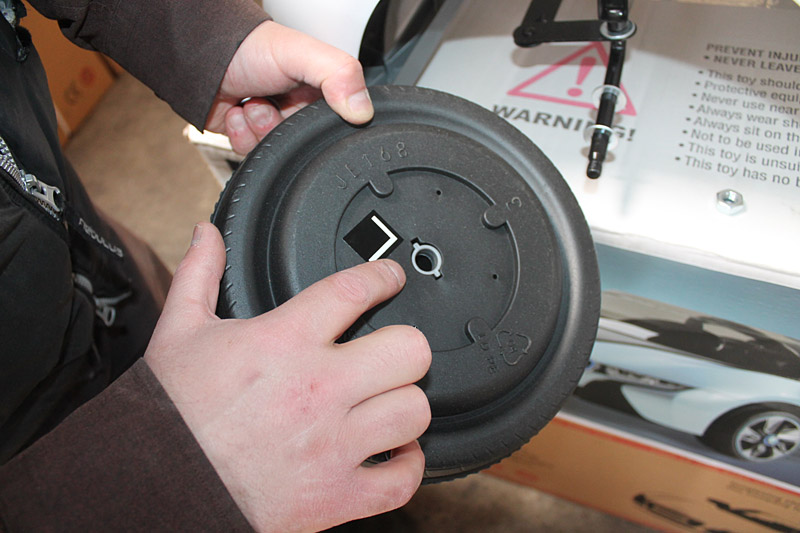

Rad mit Kennzeichnung L an der linken Seite montieren.

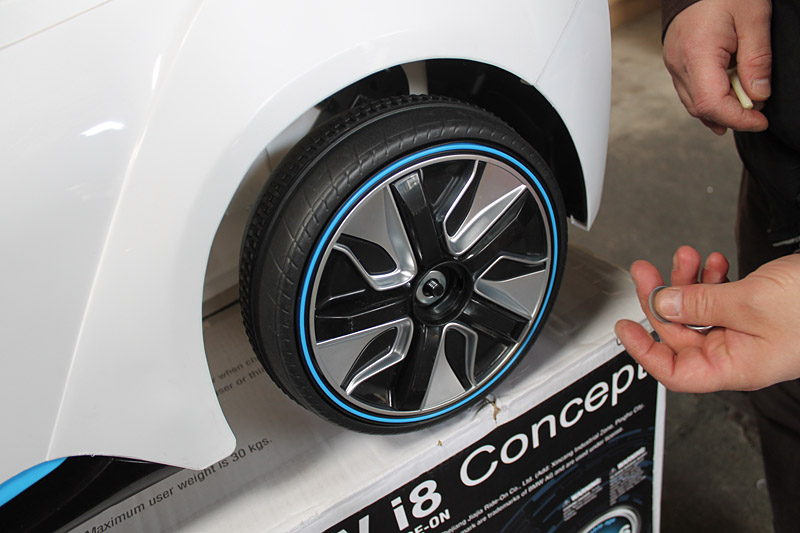

Eine Unterlegscheibe einsetzen
Jetzt eine Mutter anbringen

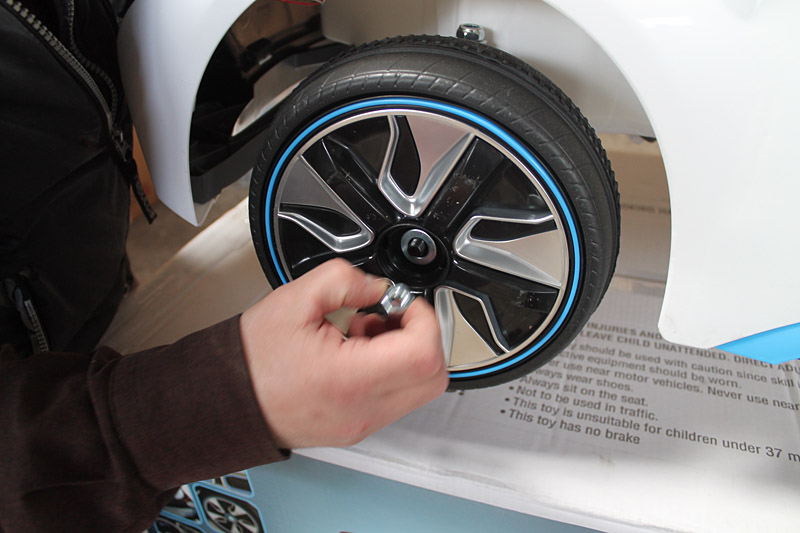

Mutter mit dem mitgelieferten Schlüssel festziehen

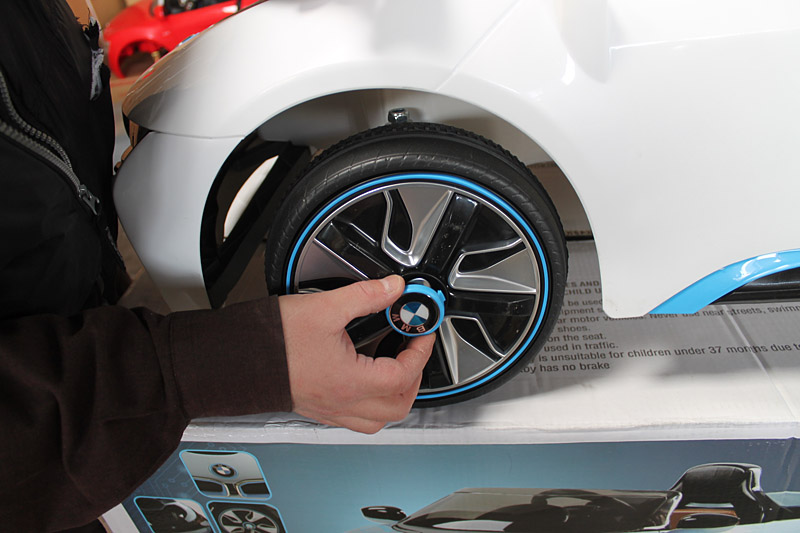

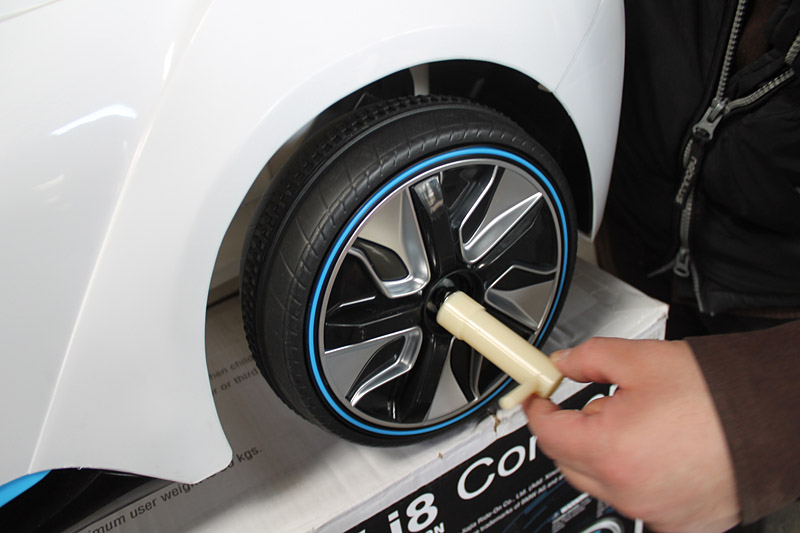

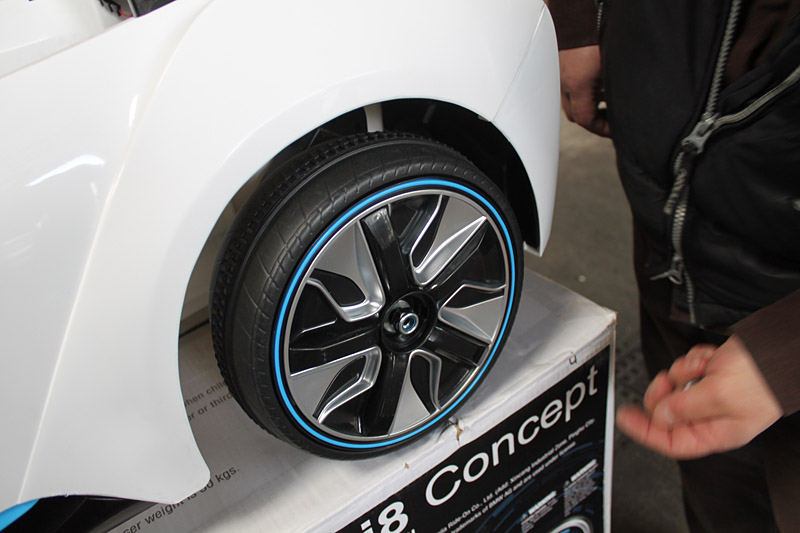

Die Radmontage ist nach Einsatz einer Radnabenkappe abgeschlossen.

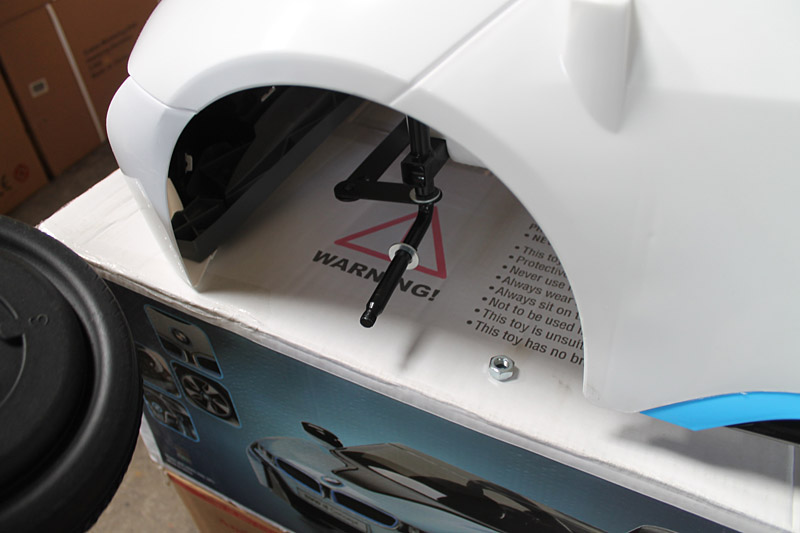

Leichtlaufhülse einsetzen (Vorderrad links)
Eine Unterlegscheibe aufziehen
Rad aufziehen, eine Unterlegscheibe einsetzen und mit der Mutter festschrauben
Die Radmontage ist nach Einsatz einer Radnabenkappe abgeschlossen.
Jetzt die Lenkstange einsetzen

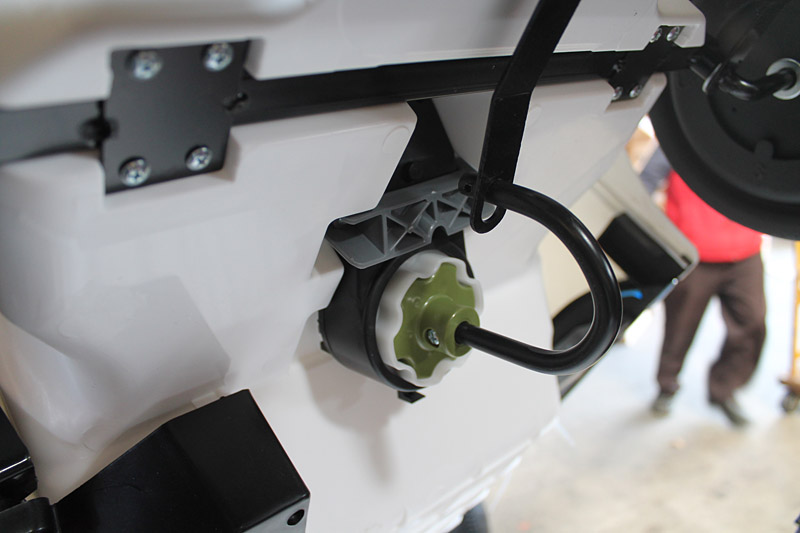

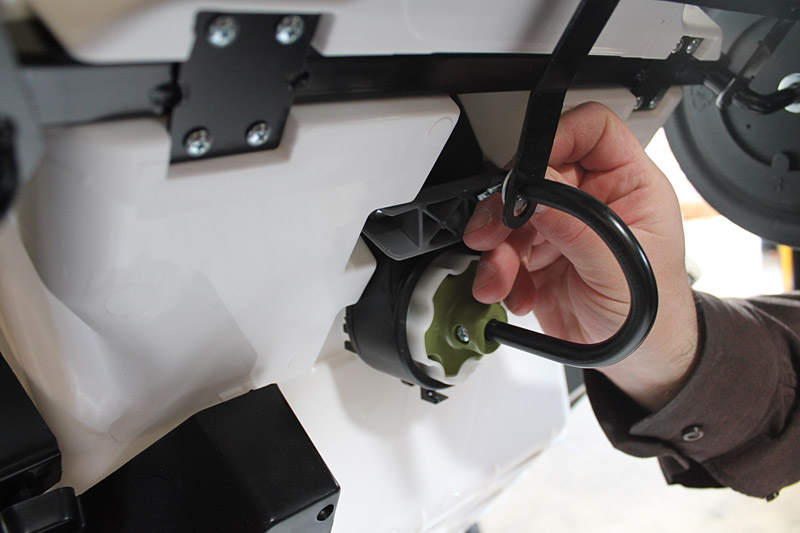

Lenkstange mit einer Unterlegscheibe und einem Fixierstift sichern (Fixierstift auseinanderbiegen)

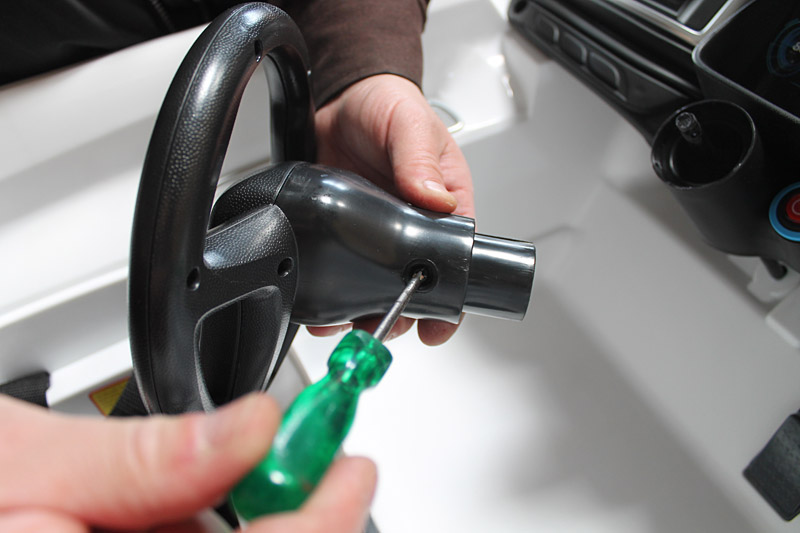

Lenkrad-Befestigungsschraube entfernen

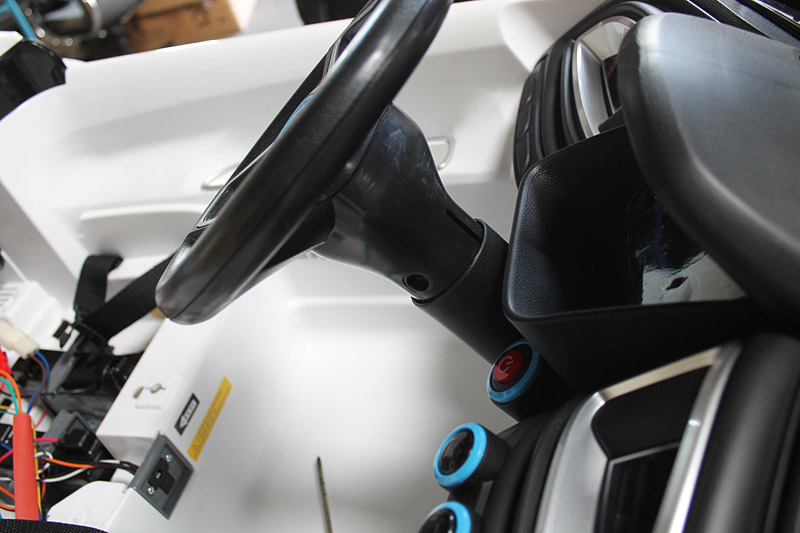

Lenkrad auf die Lenkstange setzen

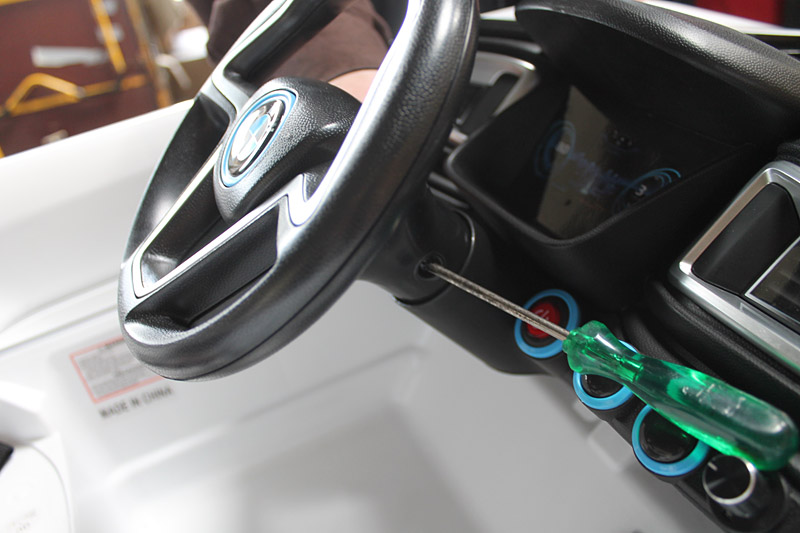

Lenkrad-Befestigungsschraube wieder einsetzen und festziehen

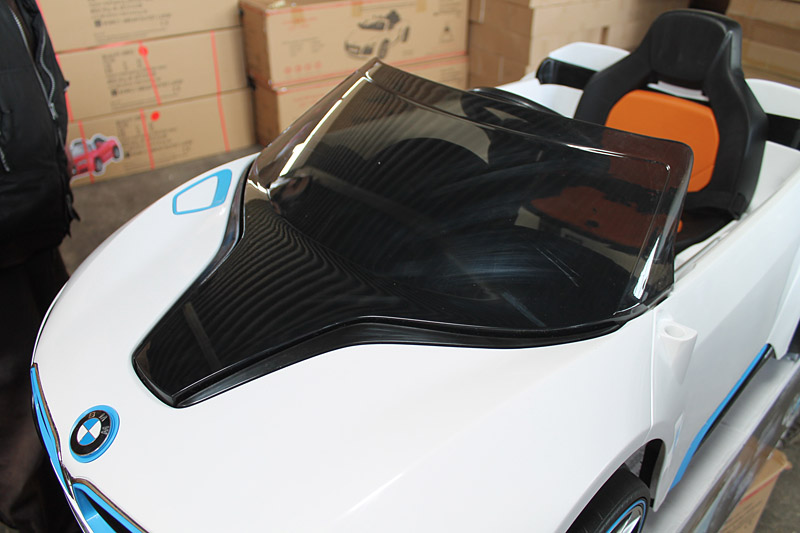

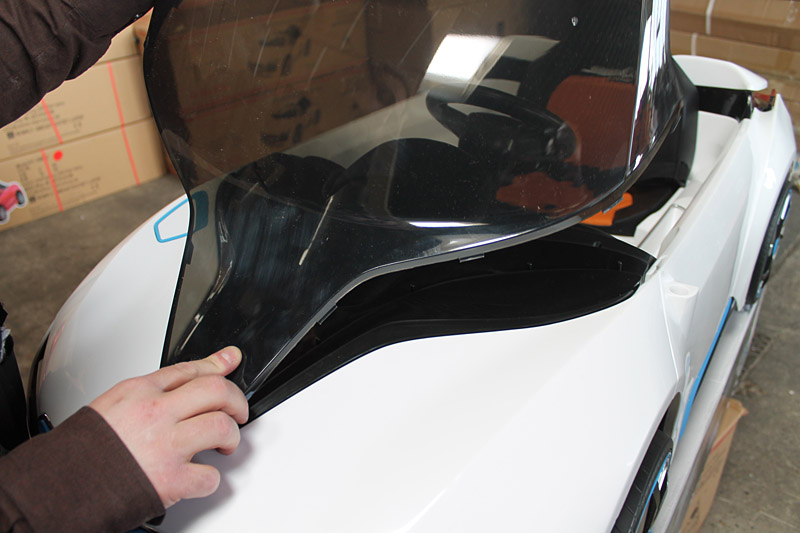

Jetzt die Frontscheibe vorne ansetzen und durch sanften Druck überall einrasten lassen

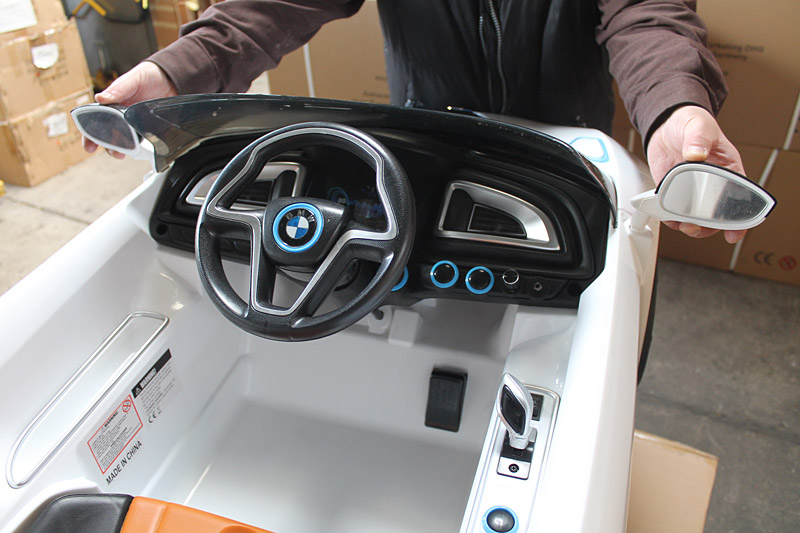

Jetz können die Außenspiegel eingesetzt werden

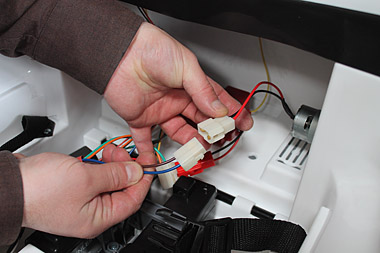

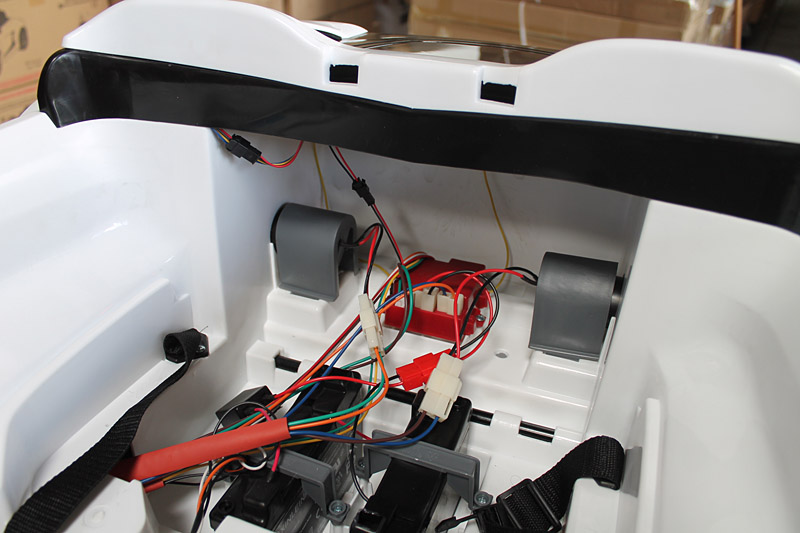

Die Batterie

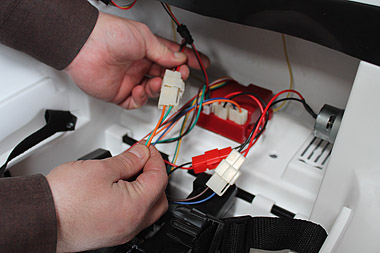

befindet sich unter dem Sitz und muss angeschlossen werden. ACHTUNG!!! ACHTUNG!!! ACHTUNG!!! Unbedingt die Farben der Kabel beachten und wie hier abgebildet zusammenstecken!
Unbedingt die Farben der Kabel beachten und wie hier abgebildet zusammenstecken!

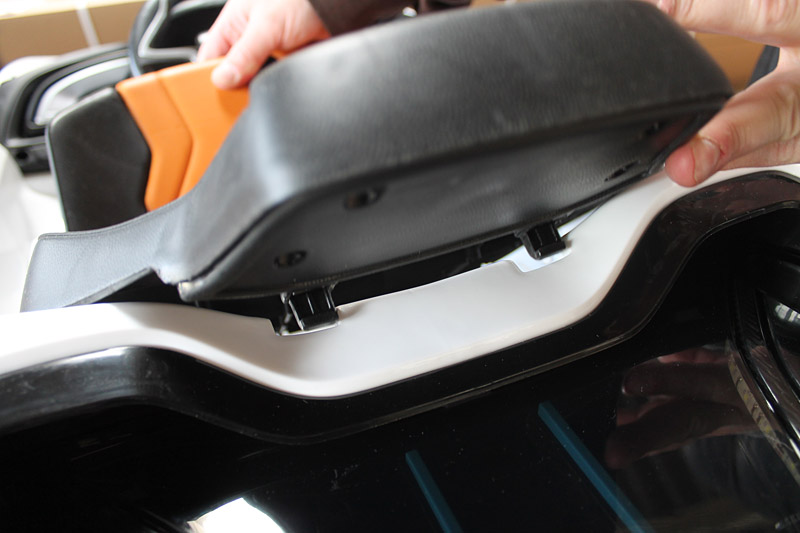

Sitz zunächst oben einrasten lassen

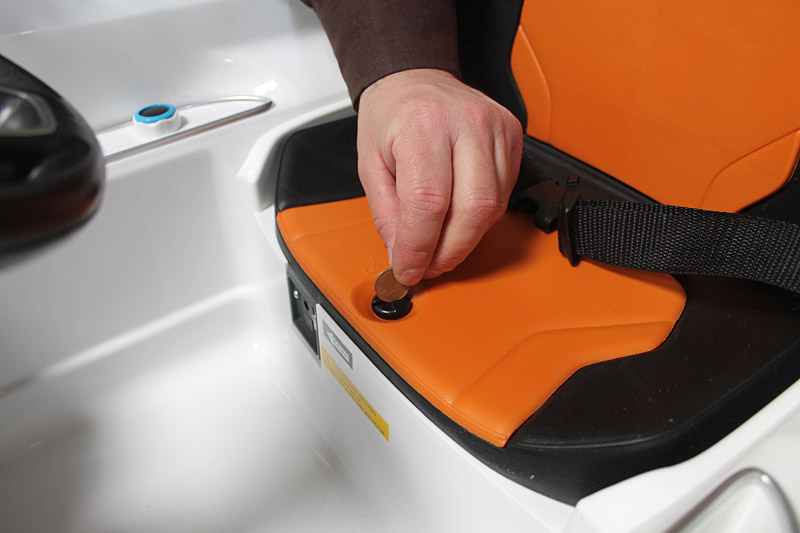

Sitz mit Hilfe iener Münze oder eines Schraubendrehers festschrauben

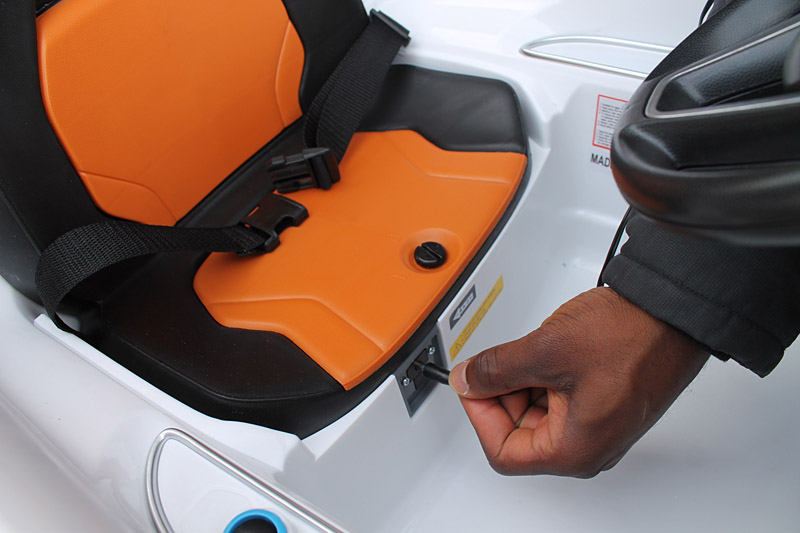

Die Ladebuchse befindet sich direkt unter dem Sitz.

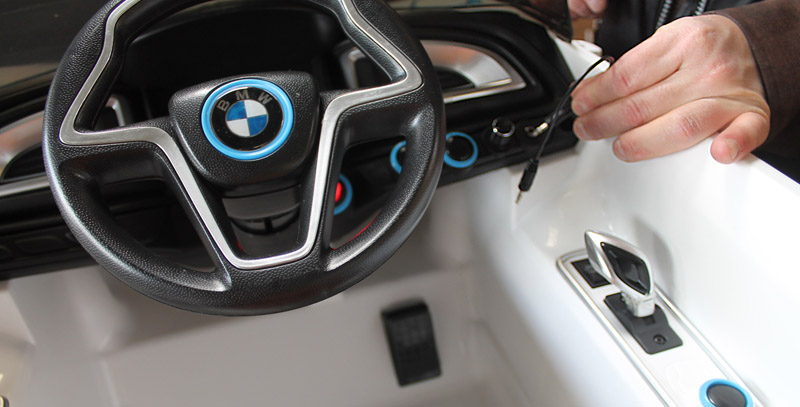

Der mp3 Eingang mit Lautstärkeregelung befindet sich links vom Lenkrad. WICHTIG!!!
WICHTIG!!! WICHTIG!!! WICHTIG!!! WICHTIG!!!
WICHTIG!!!
Das Fahrzeug ist jetzt betriebsbereit
Wir wünschen Ihnen und Ihrem Kind viel Spass mit dem Fahrzeug.
|
