Aufbauanleitung
GTR-mp3-Kinderauto
ACHTUNG:
Die Getriebe haben unterschiedliche Kabel. Unbedingt wie oben abgebildet
einsetzen!
Kabel durch die
Öffnung führen
Getriebe
vorsichtig einsetzen
Das Getriebe auch
auf der anderen Seite einsetzen
Kabel durch die
Öffnung führen
Getriebe
vorsichtig einsetzen
Jetzt können die
Räder angebracht werden
Rad auf die Achse
ziehen
Unterlegscheibe
anbringen
Vorgang mit
Fixierfeder festmachen
Vorgang auf der
Gegenüberliegenden Seite wiederholen
Schutzkappen von
der Vorderachse entfernen und entsorgen
An die
Unterlegscheibe an der Innenseite der Vorderachse
denken!
Rad auf die
Vorderachse aufziehen
Vorgang mit einer
weiteren Unterlegscheibe und Fixierfeder festmachen
Vorgang auf der
gegenüber liegenden Seite wiederholen
Radkappen
anbringen
Radkappe durch
andrücken befestigen, Vorgang an allen Rädern wiederholen und
Fahrzeug auf die
Räder stellen
Das Fahrzeug wird aus
Sicherheitsgründen nur ungesteckt ausgeliefert.

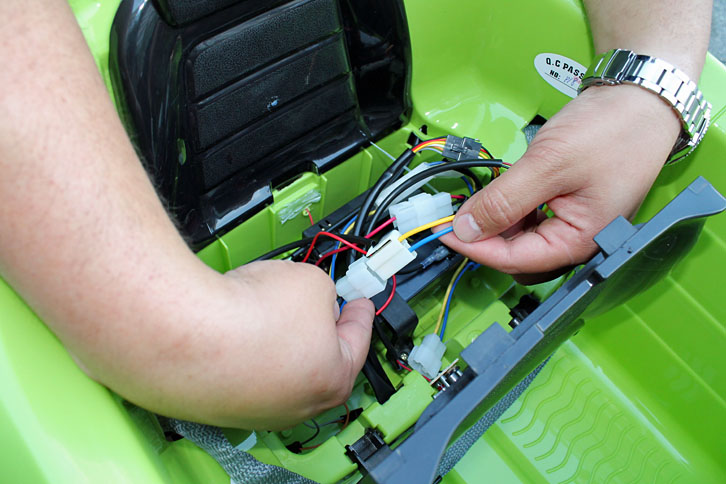

Jetzt die Kabel
wie gezeigt verbinden, dabei auf die Farbkodierung achten!
Schwarz/Rot mit
Schwarz/Rot verbinden
ACHTUNG!
Das lange
Kabel mit dem Motor auf der gegenüberliegenden Seite verbinden!
Siehe Bild unten.
ACHTUNG!
Das lange
Kabel (blau/gelb) mit dem Motor auf der gegenüberliegenden Seite verbinden!
Das kurze
Kabel (blau/gelb) mit dem kurzen Kabel (blau/gelb) verbinden.
Kabel
(weiß/orange) mit dem Kabel (weiß/orange) verbinden.
Übersicht aller
Steckverbindungen.
Das Fahrzeug wird aus
Sicherheitsgründen nur ungesteckt ausgeliefert.
Sitz einsetzen und
einrasten lassen.
Lenkradkabel
verbinden.
Lenkradkabel ind
die Öffnung
schieben.
Lenkrad auf die
Lenkstange setzen.
Lenkradschraube
einsetzen.
Lenkradmutter
einsetzen und Lenkrad festschrauben.
Heckflügel
vorsichtig einsetzen bis Sie ein Klick hören und es eingerastet ist
Hinweis:
Die Ladebuchse befindet sich unter dem Sitz.

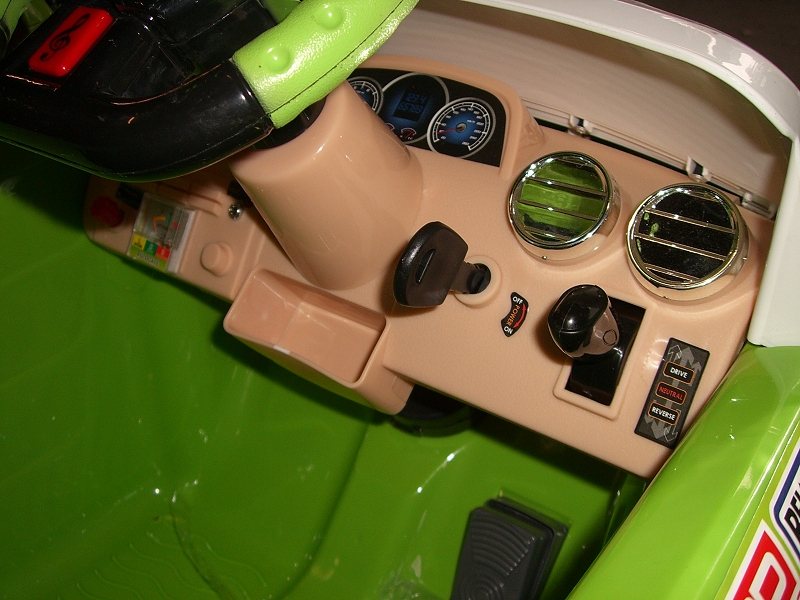

Reinsetzen,
Schlüssel ins Zündschloss, Fahrzeug durch drehen des Schlüssels
nach rechts anlassen, Ganghebel nach oben, Gaspedal drücken
und los gehts!
Wir wünschen ihnen
und ihrem Kind viel Freude mit dem Fahrzeug.
