Montageanleitung SUV JEEP

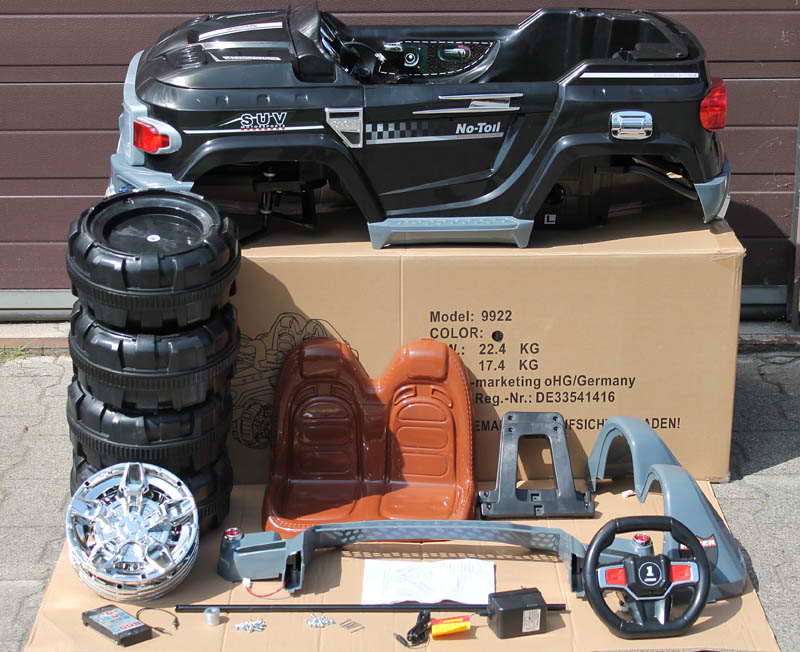

Inhaltsübersicht

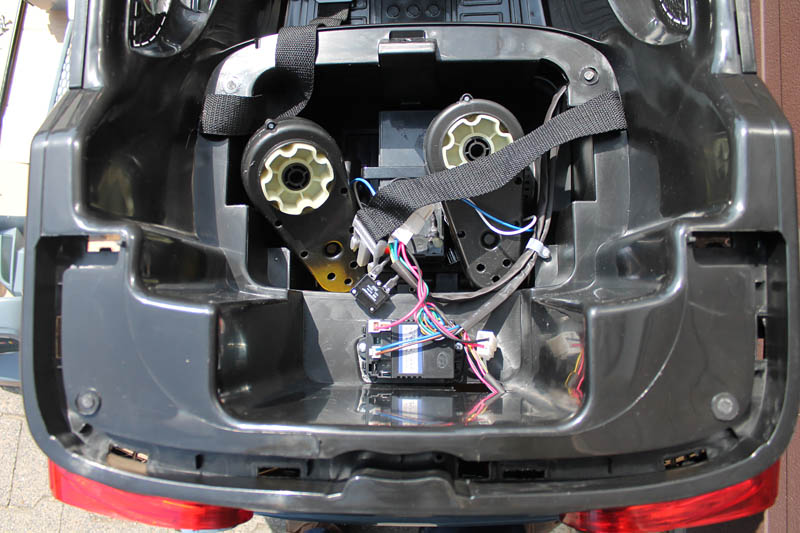

Die Getriebe befinden sich unter dem Sitz

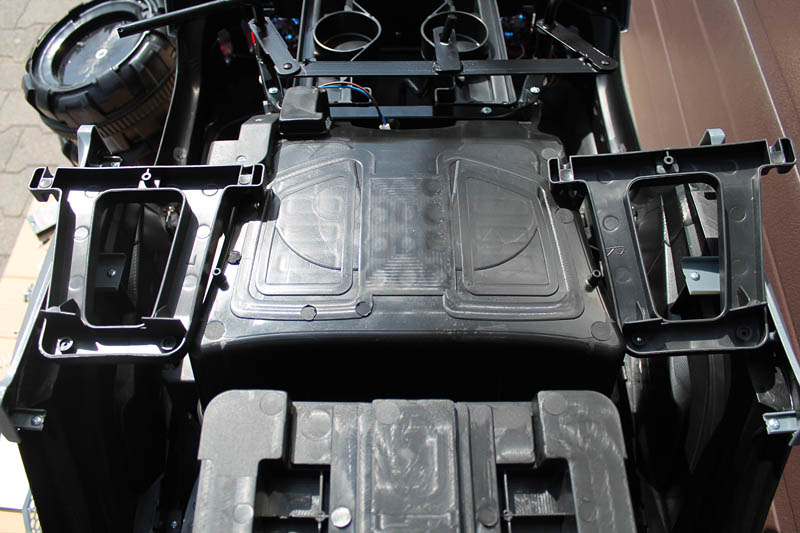

Fahrzeug auf dem Rücken ablegen, auf keinen Fall auf einen kratzigen Untergrund legen!

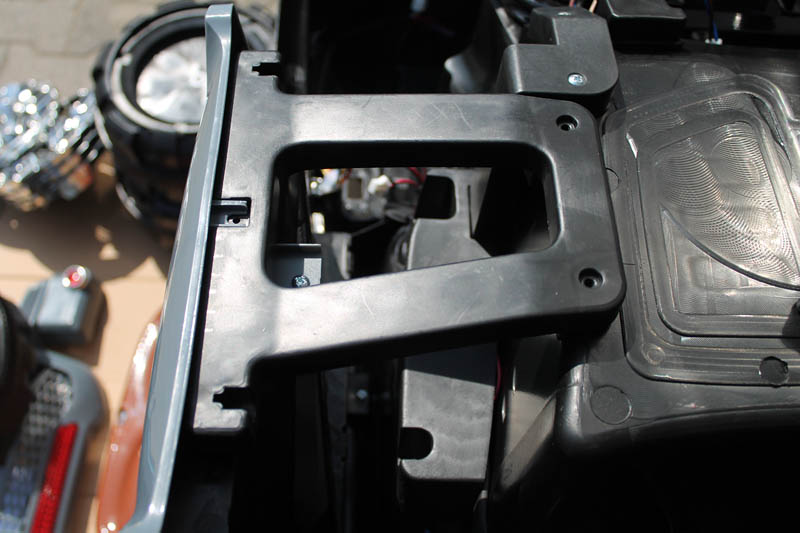

Seitliche Stabilisatoren anschrauben

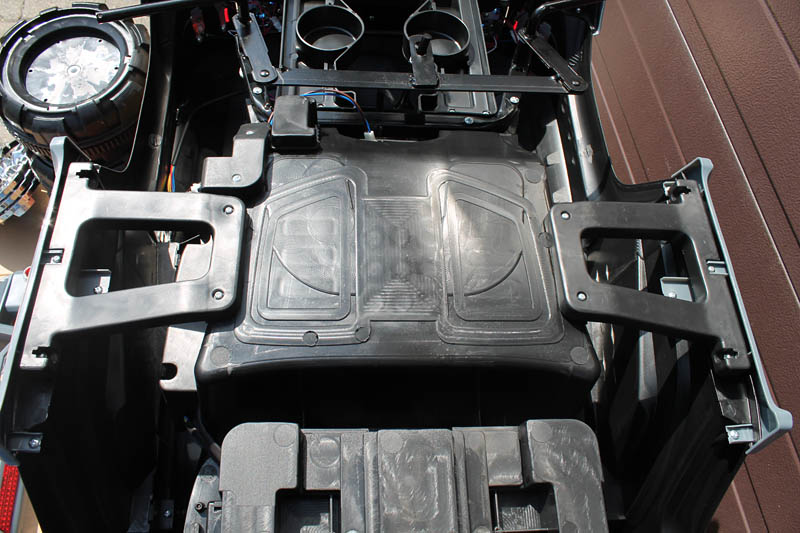

Stabilisatoren beidseitig befestigt

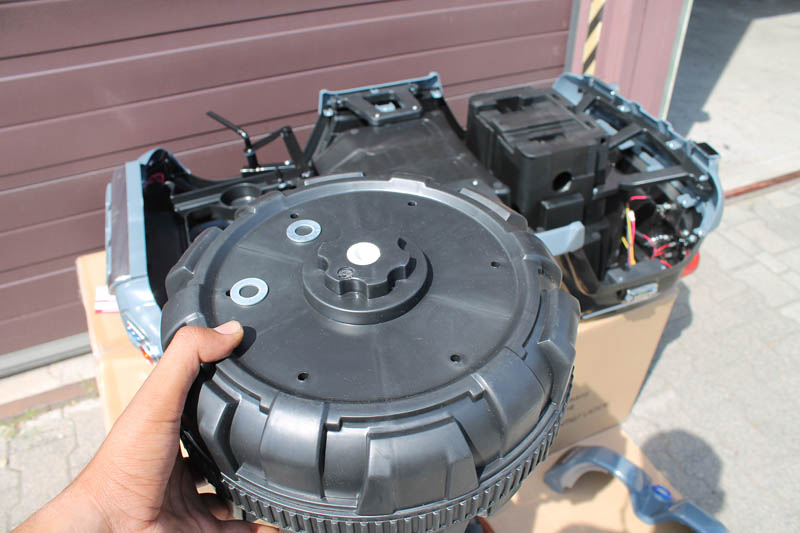

Vorderräder vorbereiten: je Seite werden 2 Unterlegscheiben benötigt
Unterlegscheibe an der Innenseite nicht vergessen

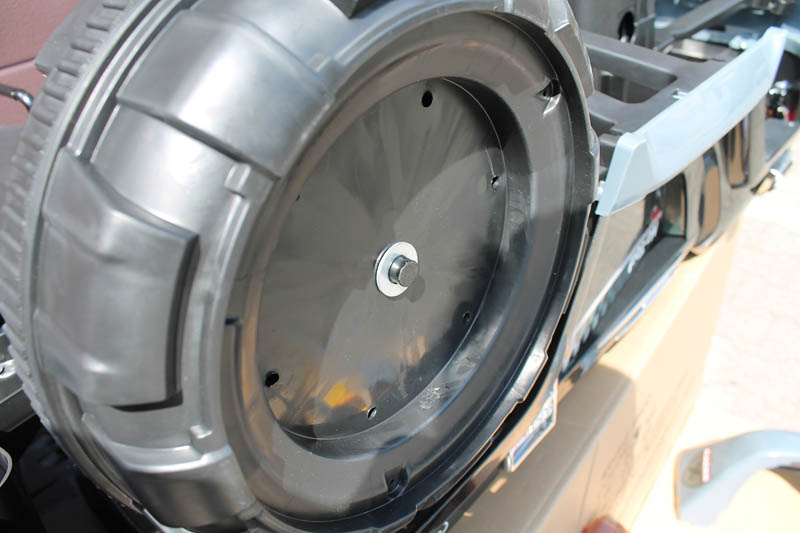

Eine Unterlegscheibe auch Aussen anbringen

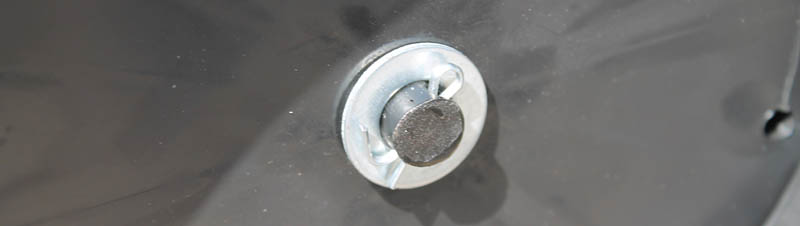

Fixierstift einhängen und mit einer Zange verbiegen

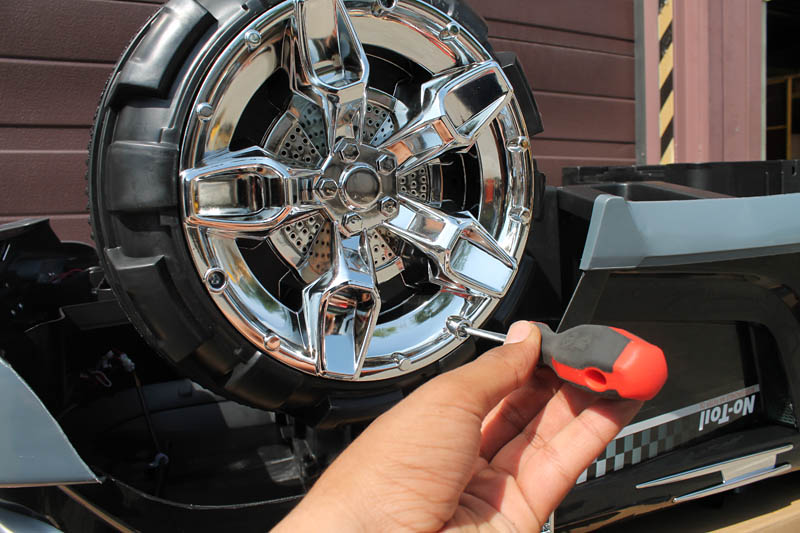

Radkappe anschrauben
Diesen Vorgang für das Vorderrad auf der gegenüberliegenden Seite wiederholen

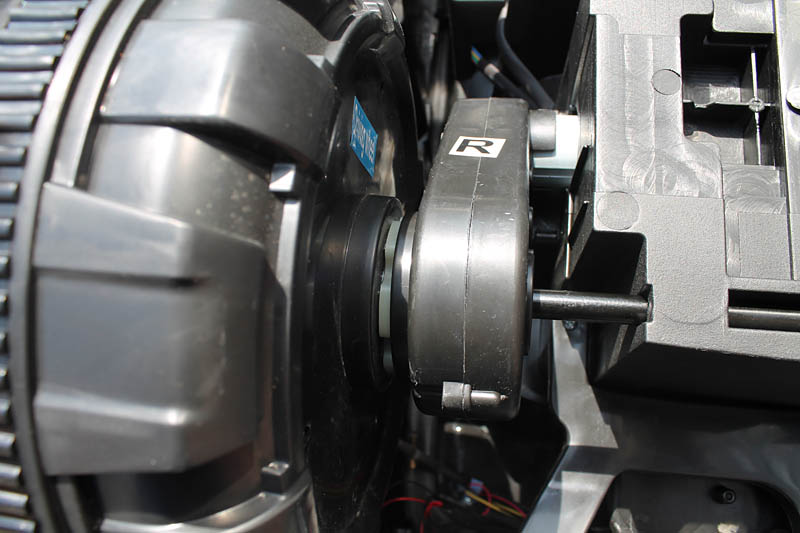

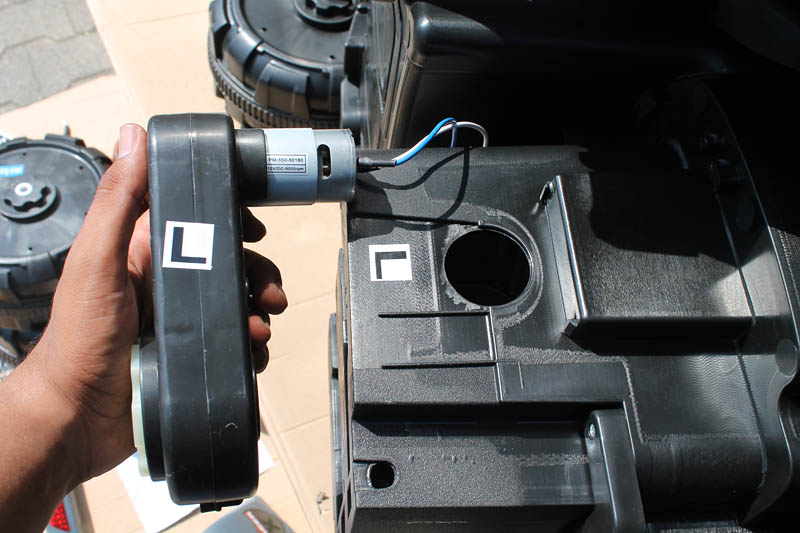

ACHTUNG: Beim Einbau der Getriebe auf richtige Kennzeichnung achten!

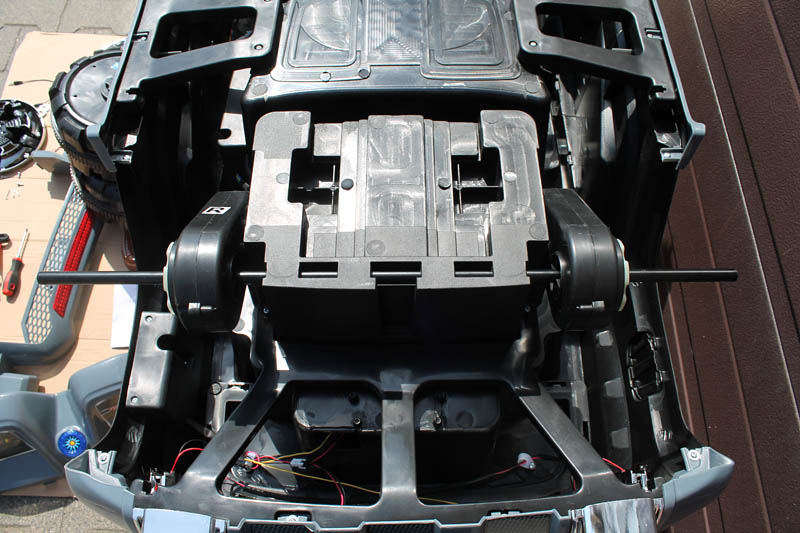

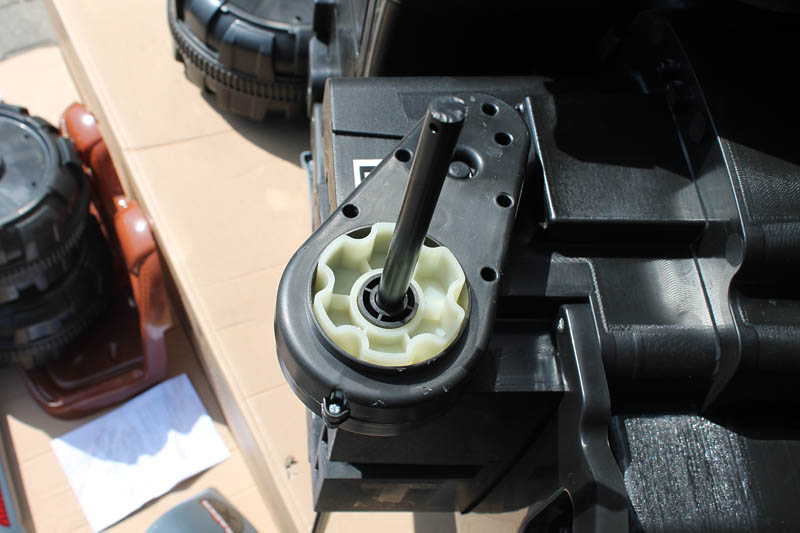

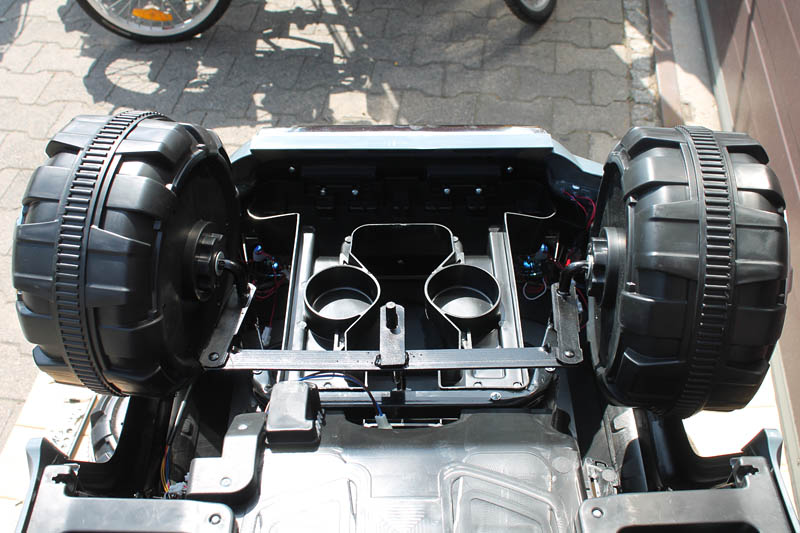

Die Hinterachse durchschieben
Das Getriebe auf der Gegenüberliegenden Seite Einsetzen

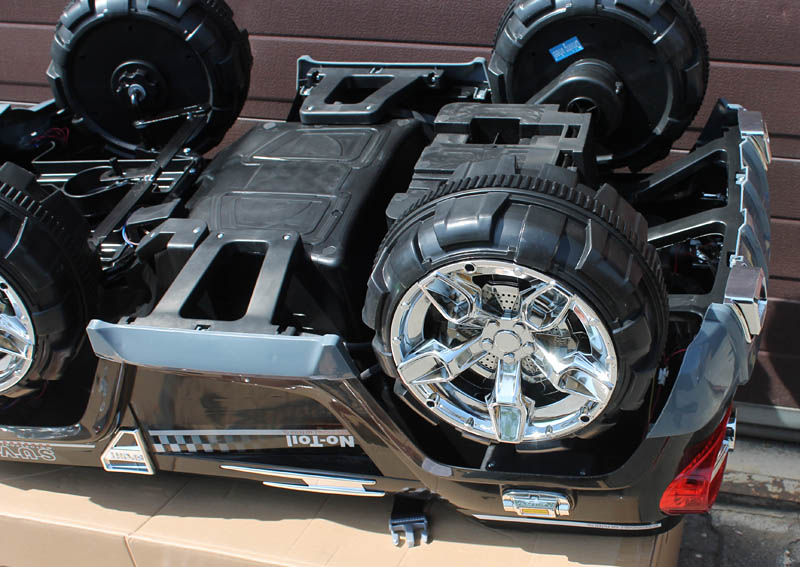

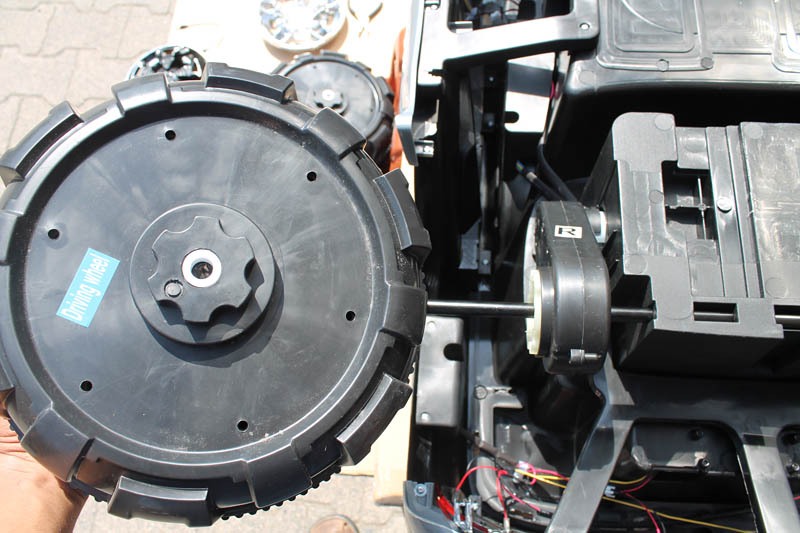

Jetzt können die Hinterräder angebracht werden

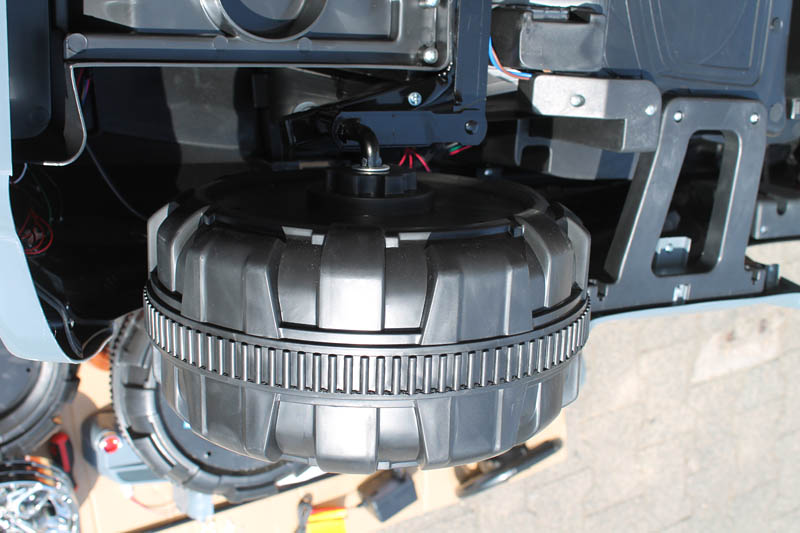

Hinterrad aufziehen
Hinterräder mit einer Unterlegscheibe und einem Fixierstift befestigen
Radkappen wie zuvor bei den Vorderreifen gezeigt anschrauben

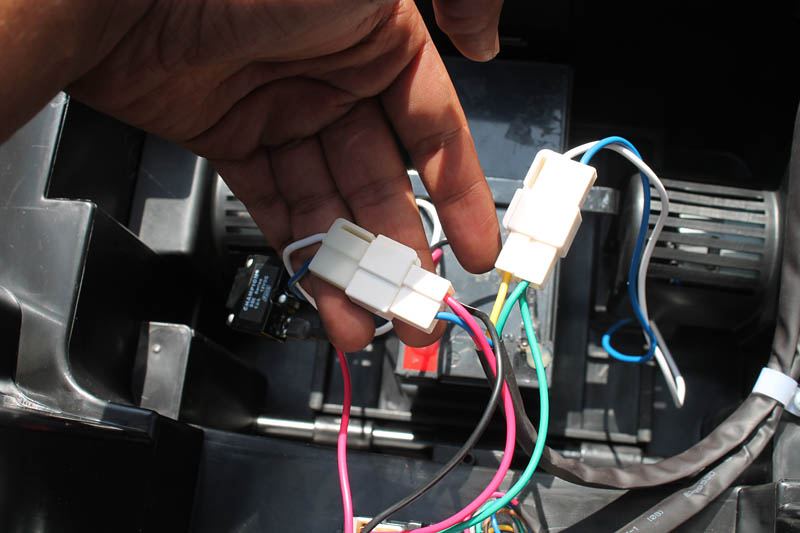

ACHTUNG: Farben wie hier gezeigt Zusammenführen, andernfalls stimmt die Fahrrichtung nicht!

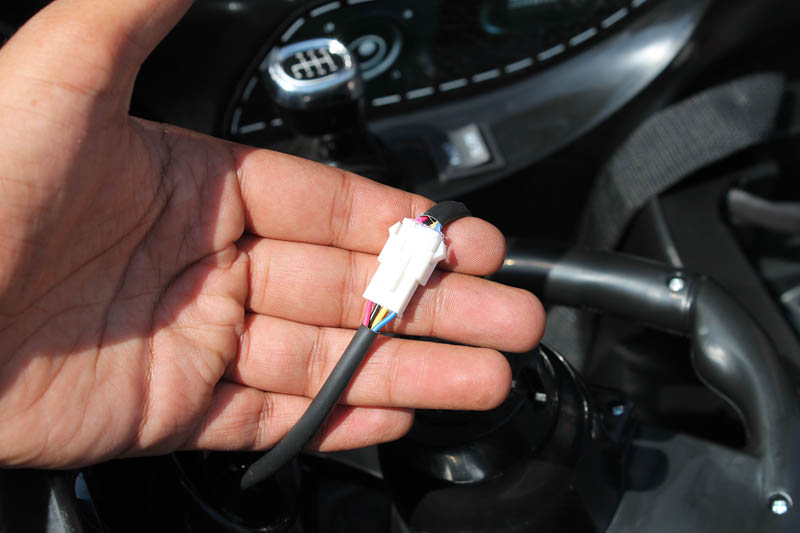

Lenkradstecker verbinden

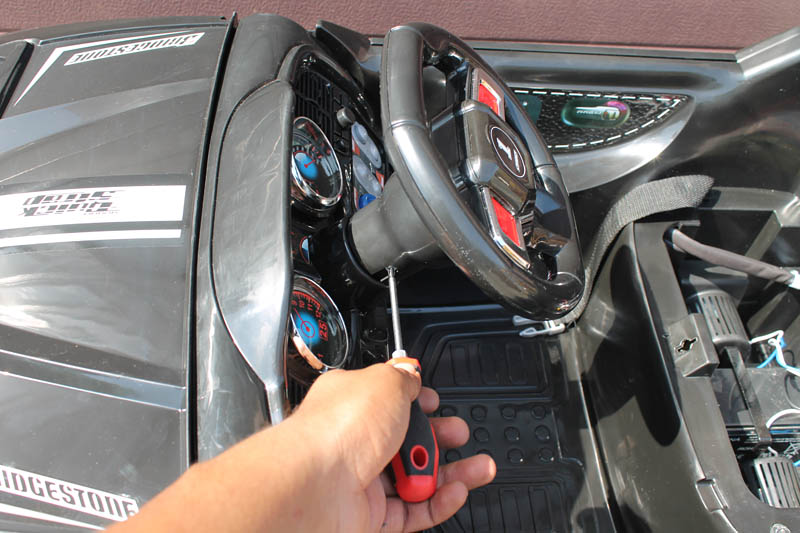

Lenkrad festschrauben HINWEIS: Das Lenkrad darf nicht als Tragegriff mißbraucht werden!

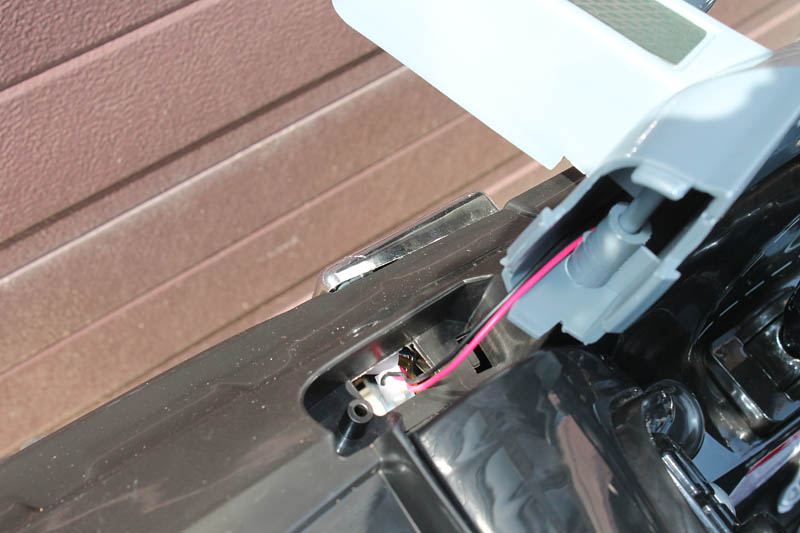

Kabel vom Überrollbügel stecken

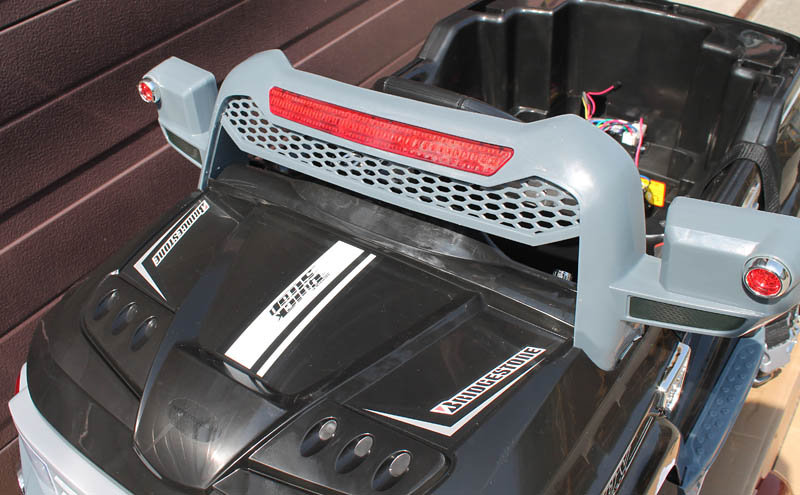

Windschutzrahmen mit sanftem Druck einrasten lassen

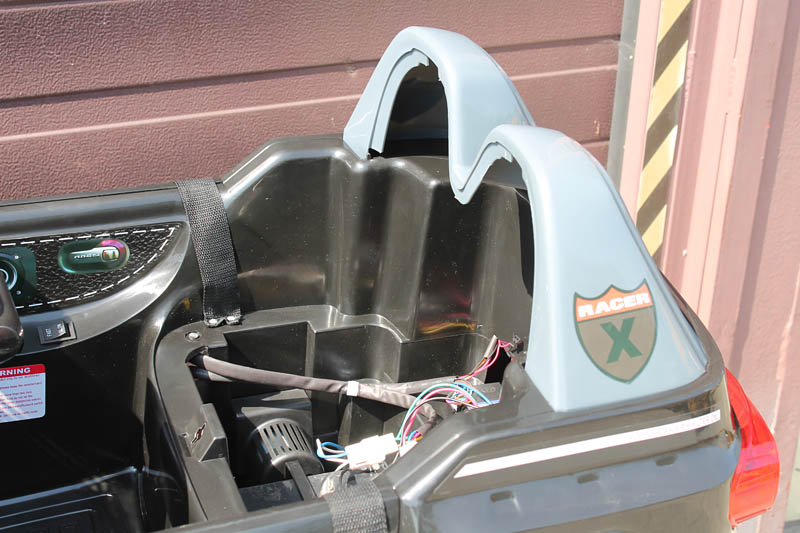

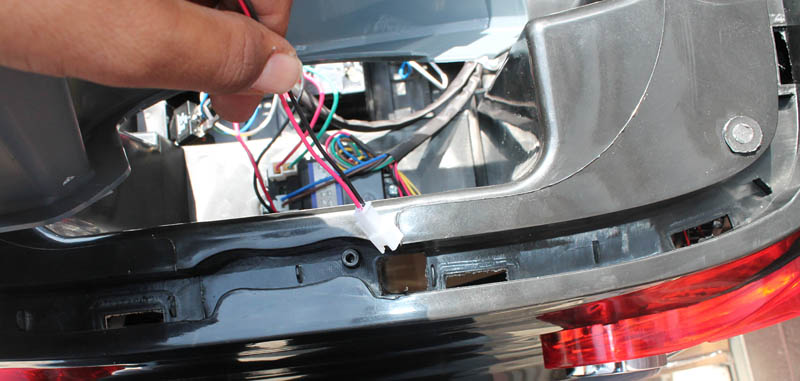

Kabel des hinteren Überrollbügels durch die Öffnung führen
Überrollbügel mit sanftem Druck einrasten lassen

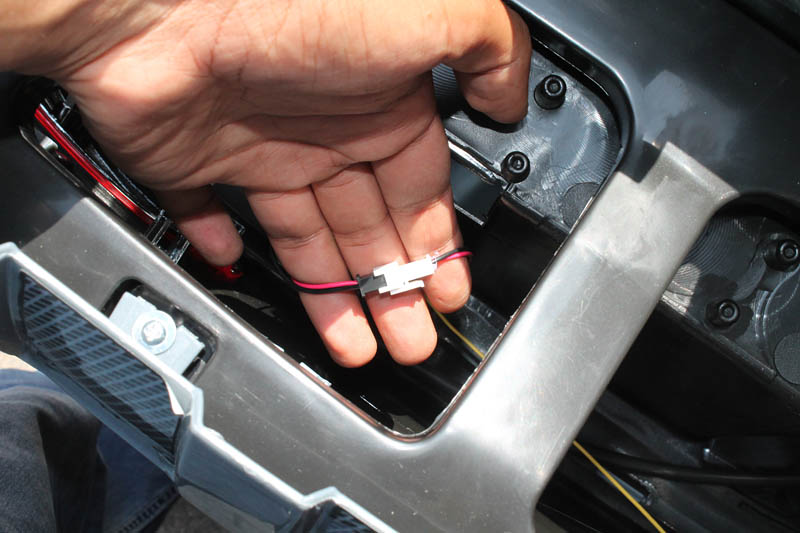

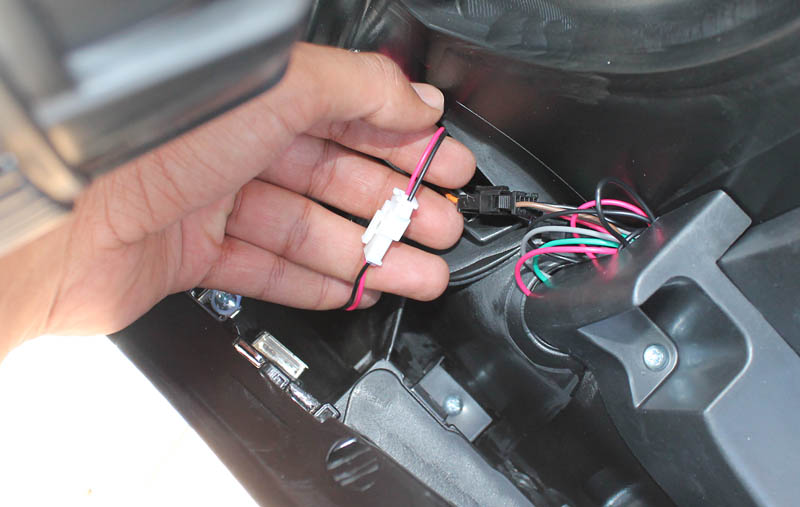

Stecker an der Rückseite (unter dem Sitz) des Fahrzeuges wie hier gezeigt verbinden
Die Stecker seitlich am Fahrzeug nicht vergessen!

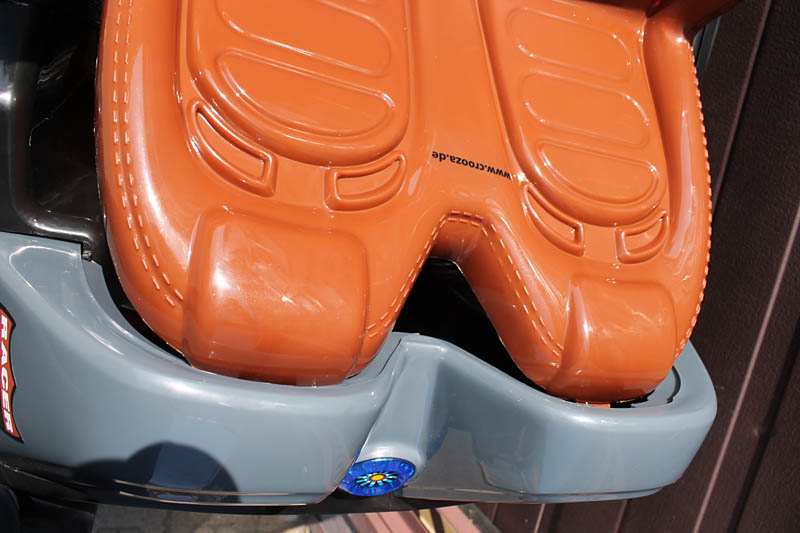

Sitz wie hier gezeigt einhängen

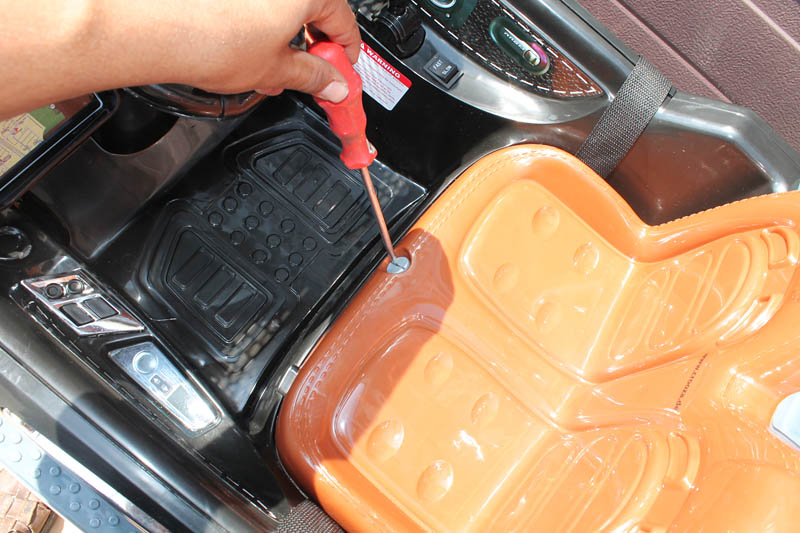

Sitz arretieren

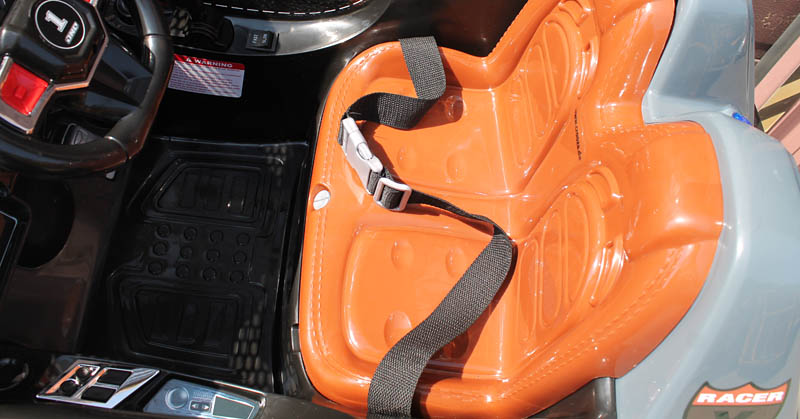

Die Sitzmontage ist nun abgeschlossen

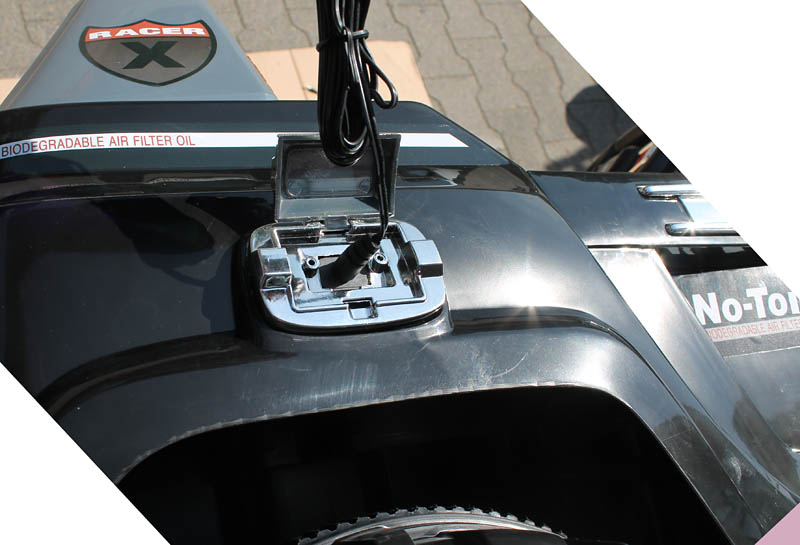

Die Ladebuchse befindet sich unter dem seitlich angebrachten Tankdeckel

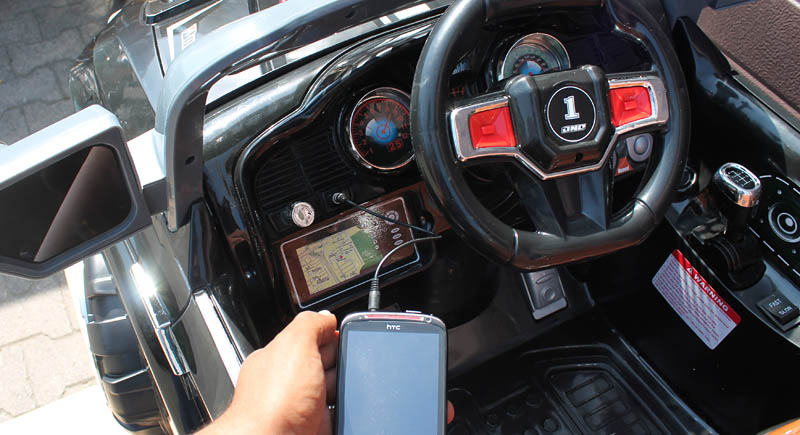

Es können alle Arten von externen Abspielgeräten als Musikquelle eingesetzt werden
Wir wünschen Ihnen und Ihrem Kind viel Spass mit dem Fahrzeug.
|
