Montageanleitung Mercedes-Benz SLK

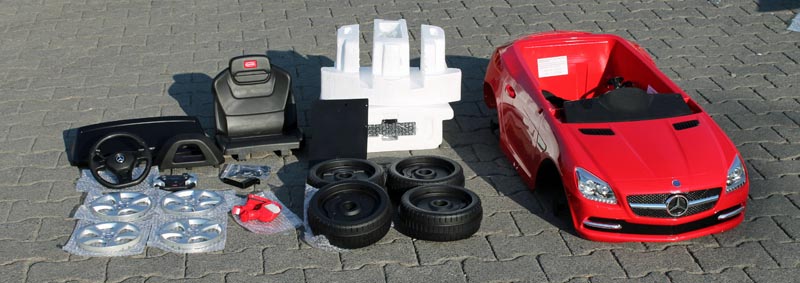

Inhaltsübersicht

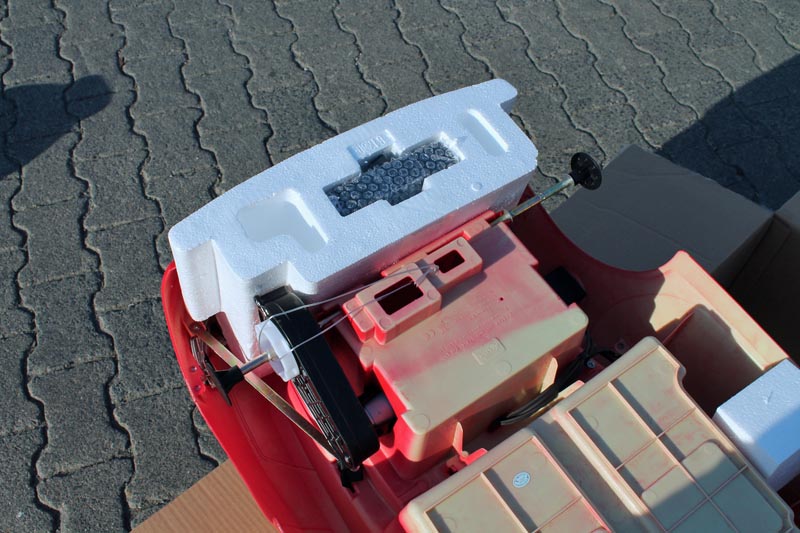

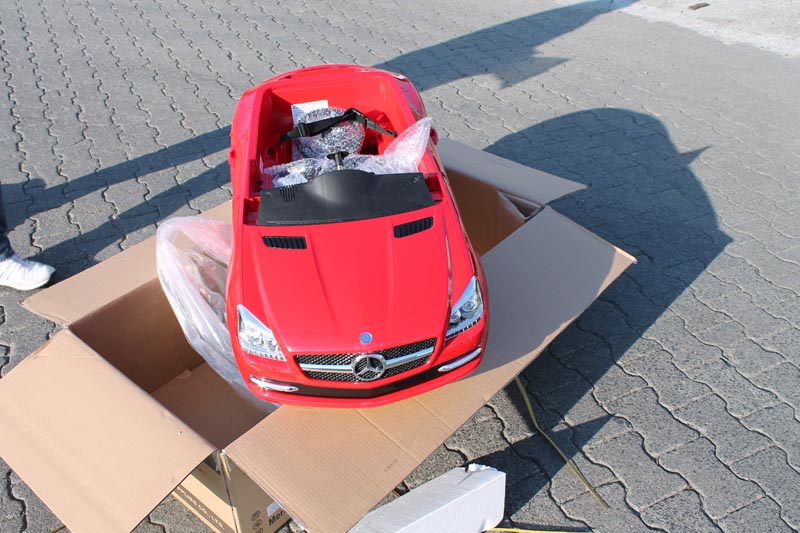

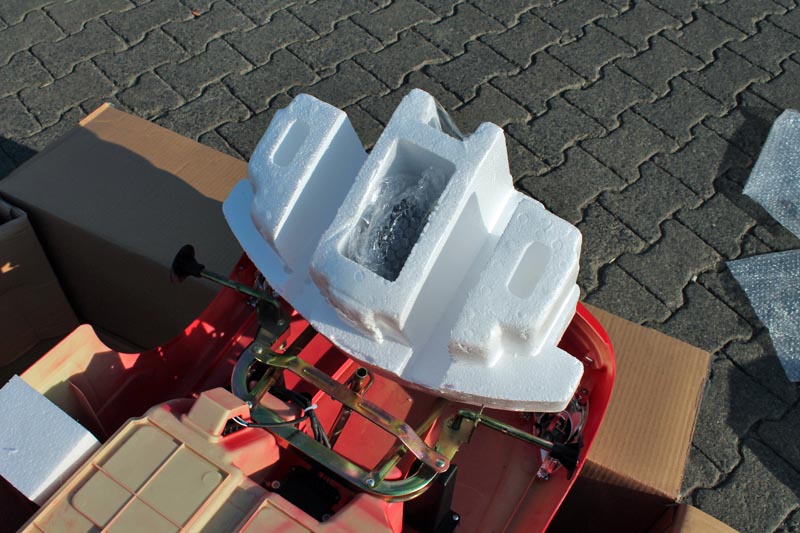

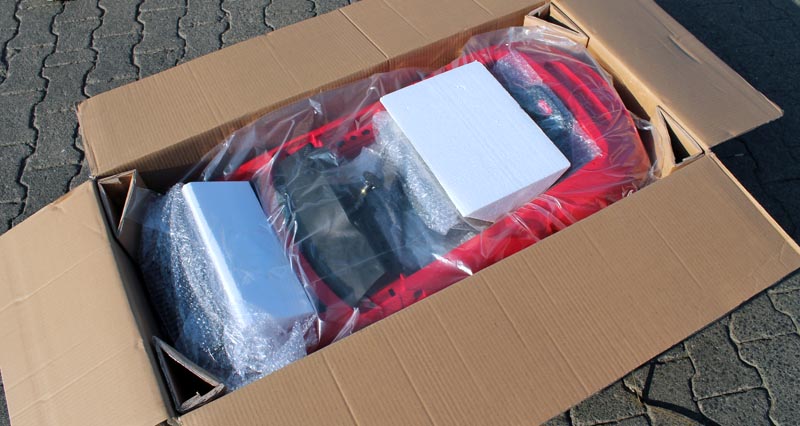

!!! Ladegerät und Akku befinden sich "gut versteckt" im Styropor !!!

!!! Ladegerät und Akku befinden sich "gut versteckt" im Styropor !!!

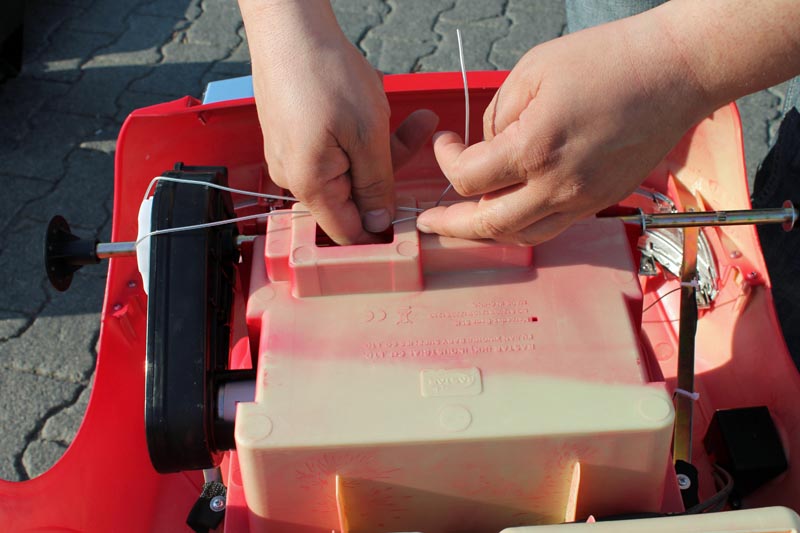

Schutzdraht abnehmen

!!! Ladegerät und Akku befinden sich "gut versteckt" im Styropor !!!

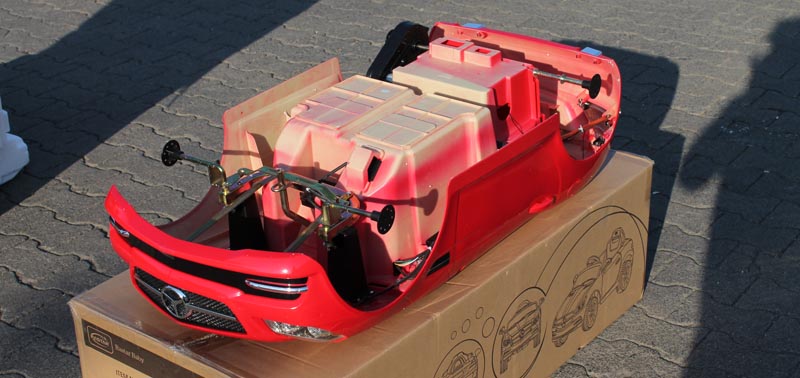

Fahrzeug umgekehrt ablegen
(auf keinen Fall auf einen kratzigen Untergrund legen!)

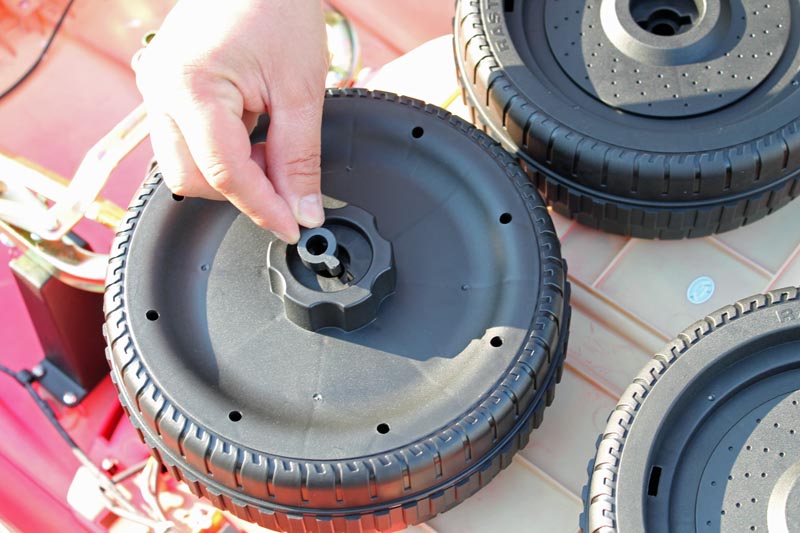

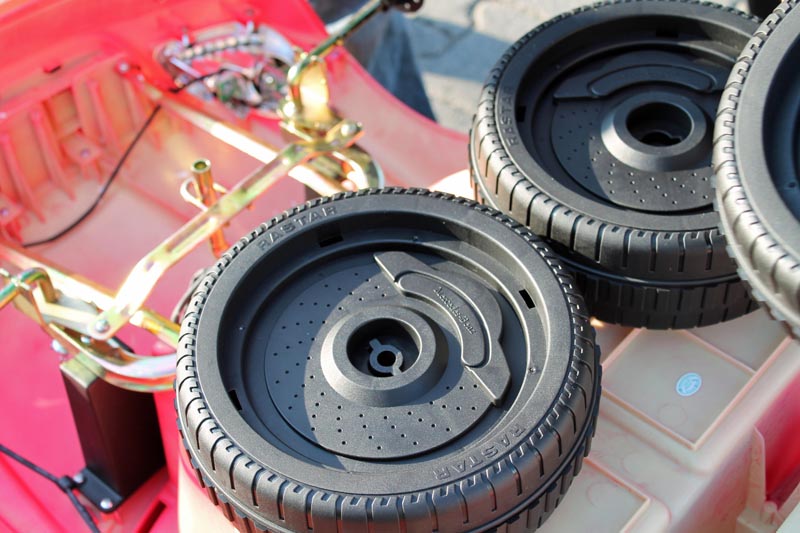

Je einen Radnabeneinsatz an jeder Seite der 4 Räder anbringen

Je einen Radnabeneinsatz an jeder Seite der 4 Räder anbringen

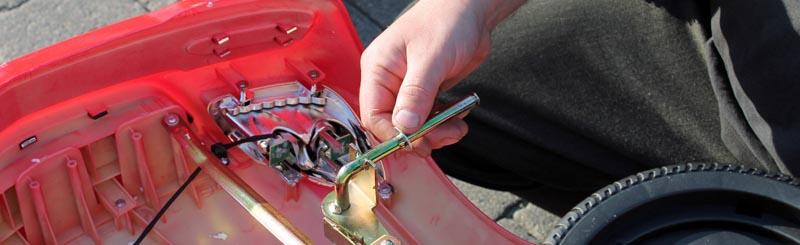

Eine Unterlegscheibe auf die Achse ziehen

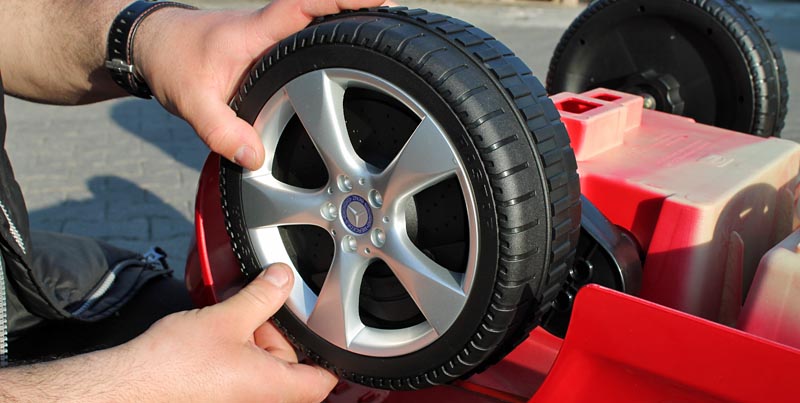

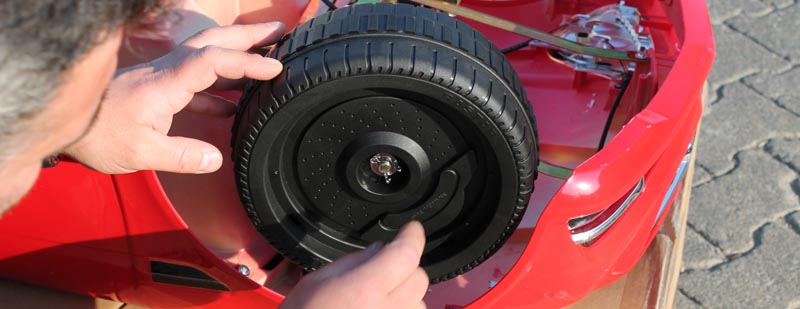

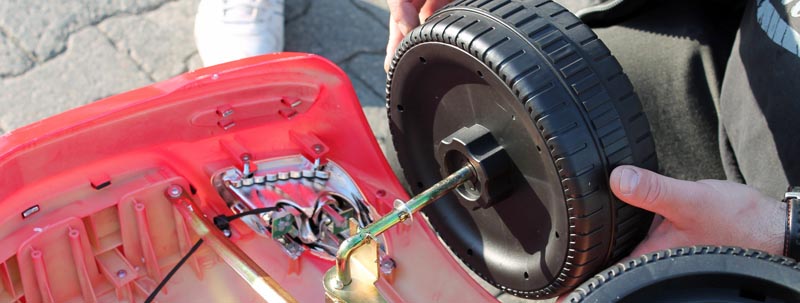

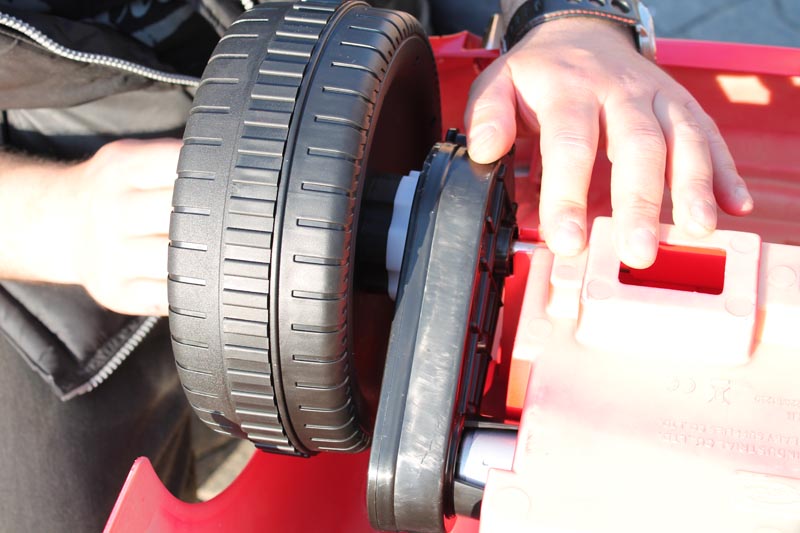

Ein Rad auf die Achse ziehen

Eine weitere Unterlegscheibe auf der Außenseite des Rades anbringen

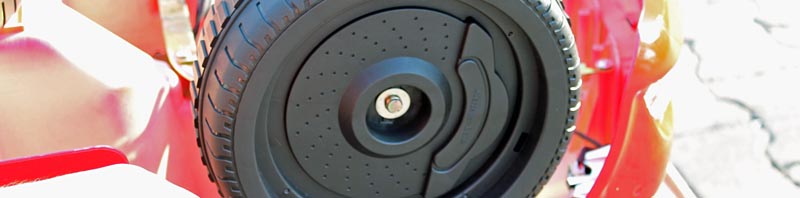

Die Radmontage mit einem Fixierklammer abschliessen

An der Getriebeseite wird auf der Innenseite keine Unterlegscheibe benötigt

Radmontage mit einer Unterlegscheibe und einem Fixierfeder abschliessen

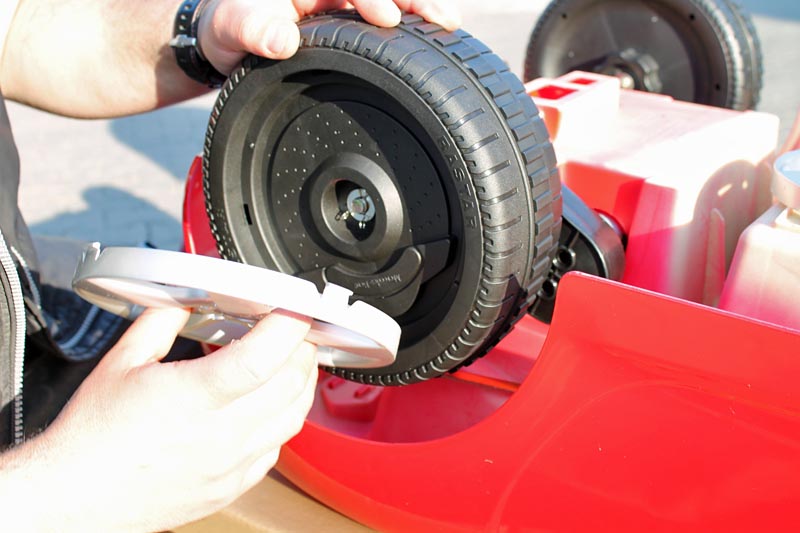

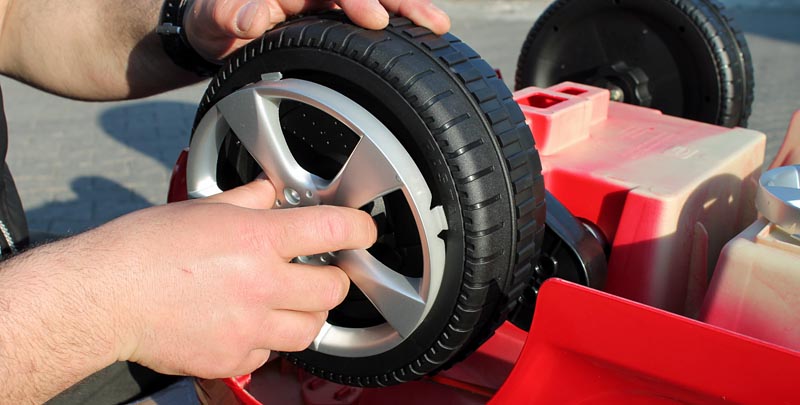

Radkappen anbringen

Mit sanftem Druck alle 4 Haken der Radkappen einrasten lassen

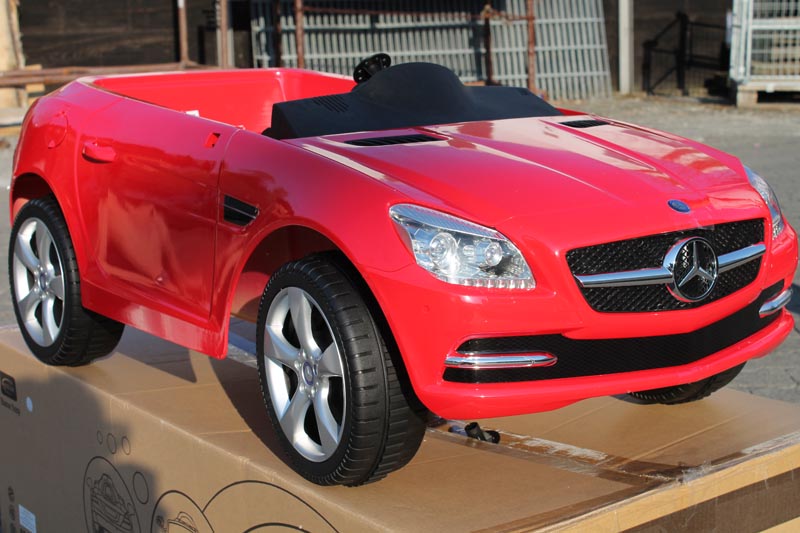

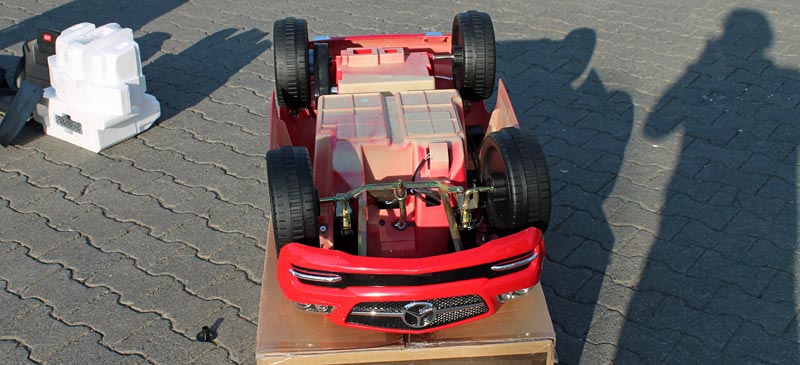

Fahrzeug auf die Räder stellen

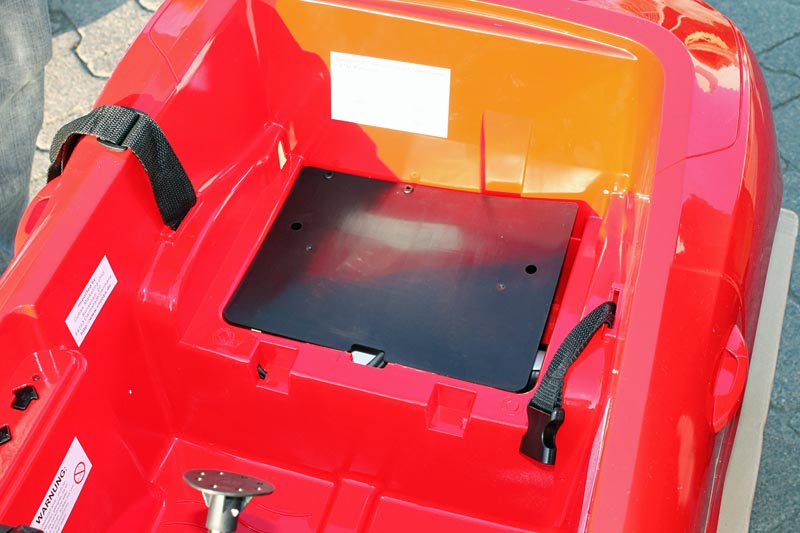

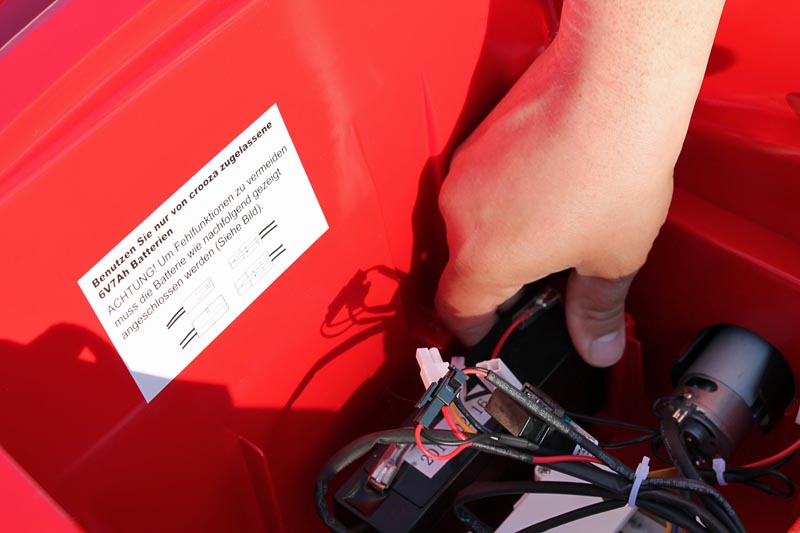

Batterie einsetzen

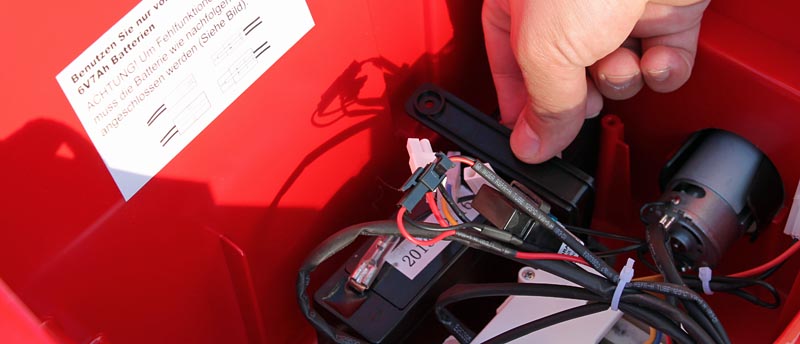

Batteriehalter anbringen

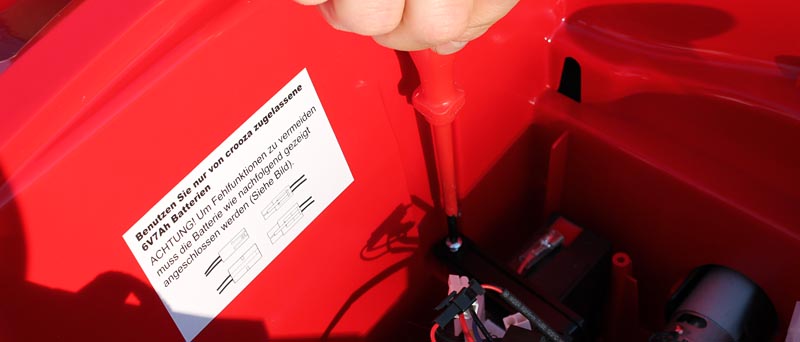

Batteriehalter an der Oberseite festschrauben

Batteriehalter unten festschrauben

Die Stecker sind kodiert, es können nur die richtigen Verbindungen miteinander verbunden werden

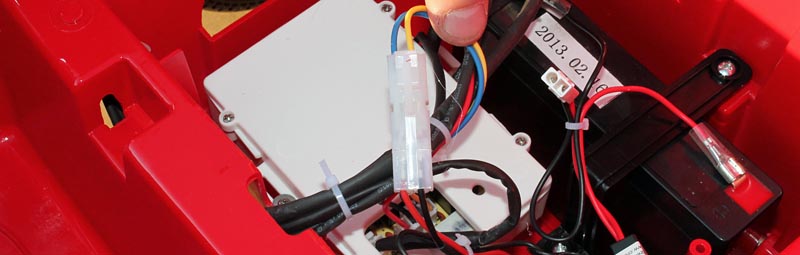

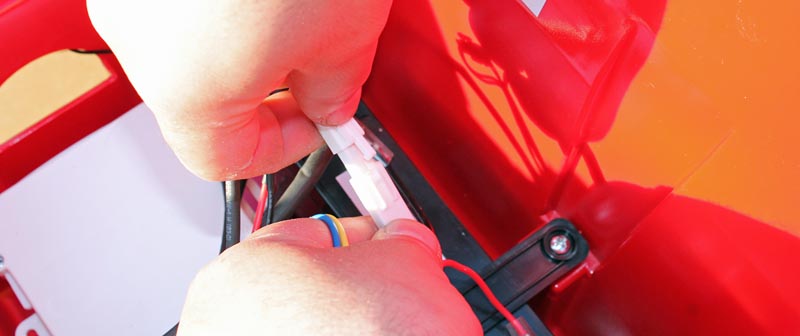

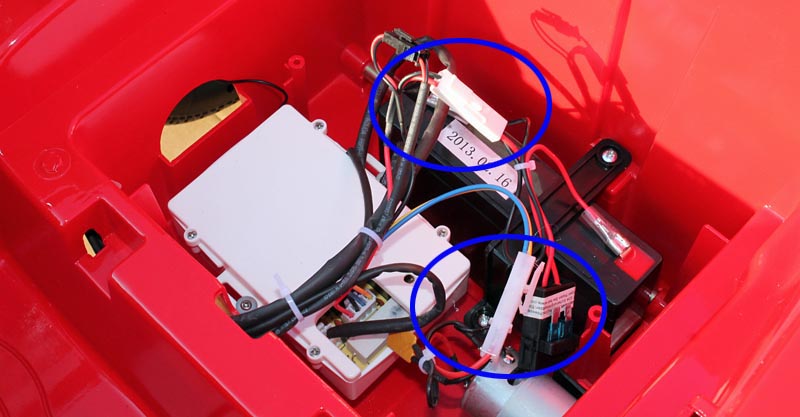

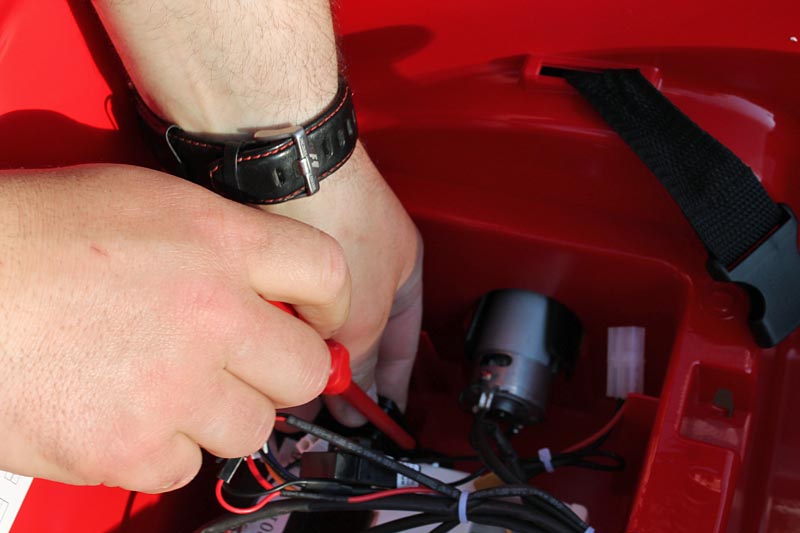

Stecker miteinander verbinden

Es sind insg. 4 Stecker miteinander zu verbinden

Batterieabdeckung anlegen

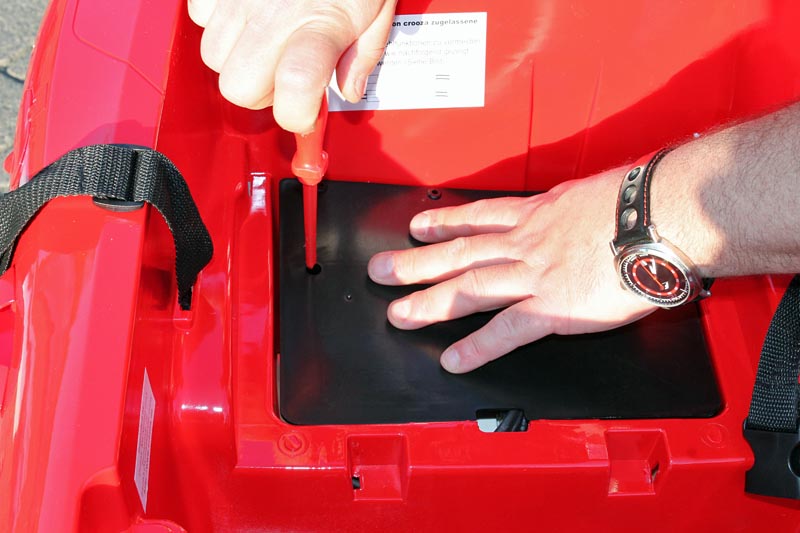

Batterieabdeckung festschrauben

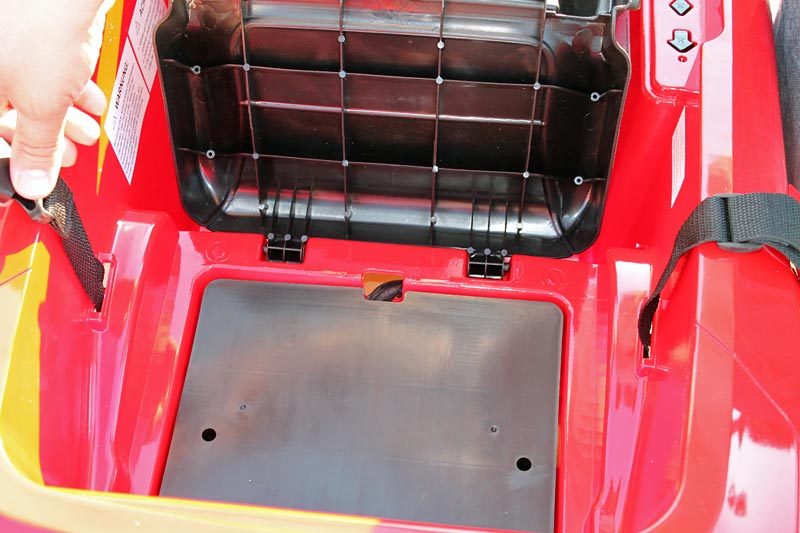

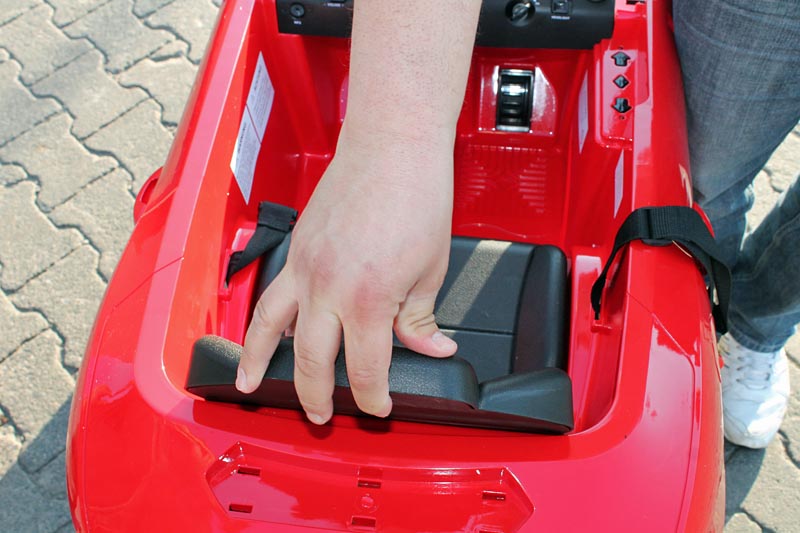

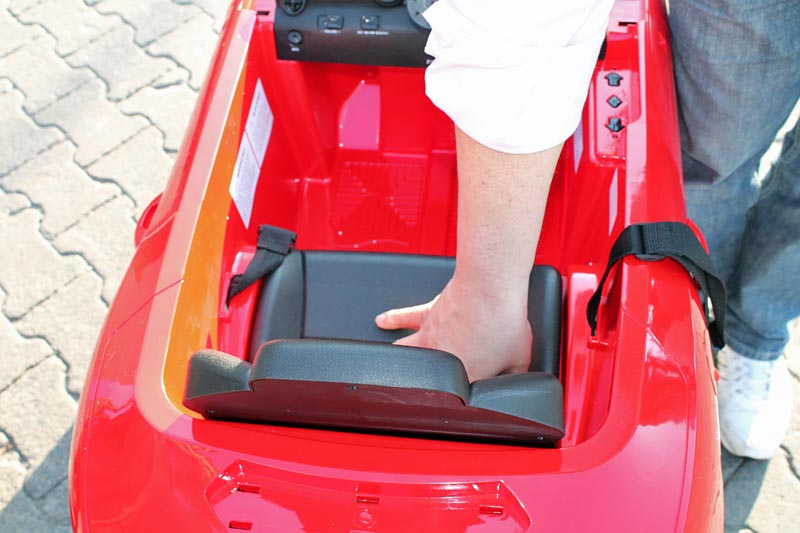

Sitz Fußraumseitig einrasten lassen

Sitz in die Endposition bringen

Sitz mit sanftem Druck an der Rückenlehne einrasten lassen

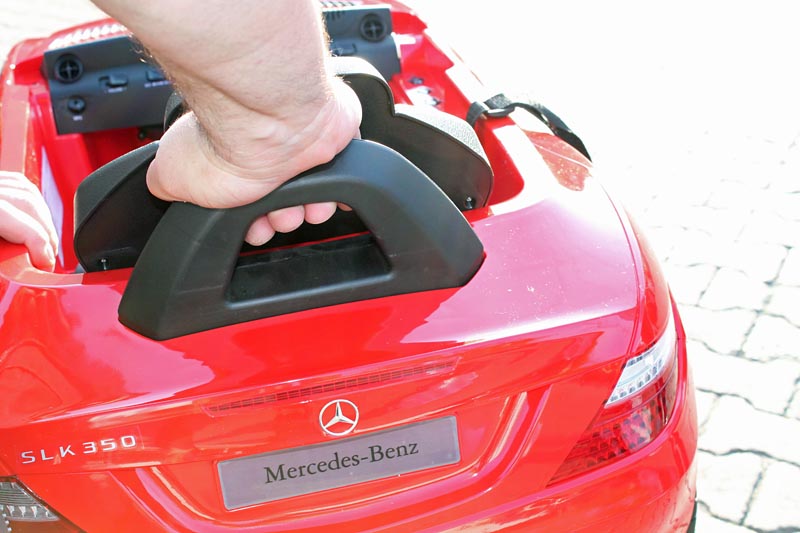

Überrollbügel einrasten lassen

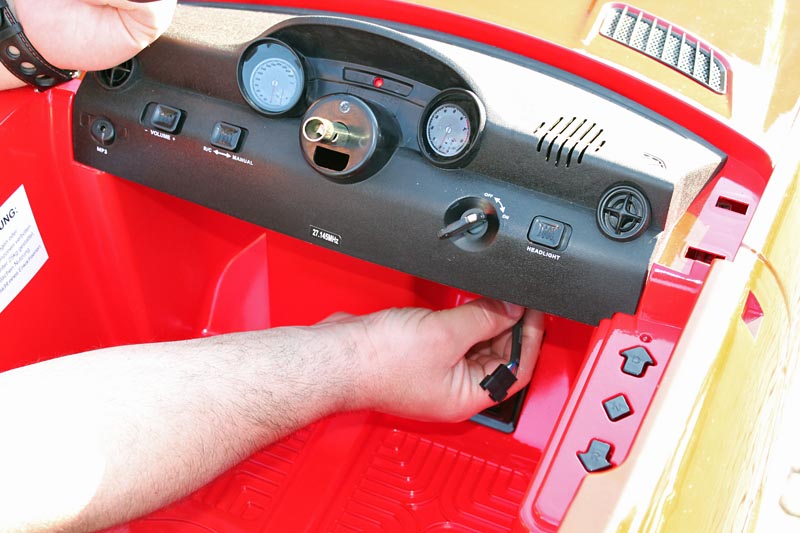

Es befindet sich ein Verbindungsstecker im Fußraum des Fahrzeuges

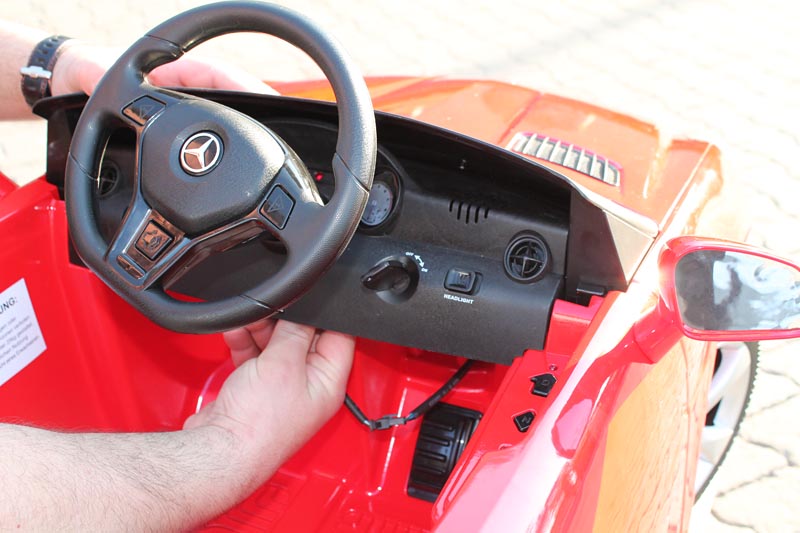

Kabel des Lenkrades wie oben gezeigt durch die Öffnung führen

Beide Kabel miteinander verbinden

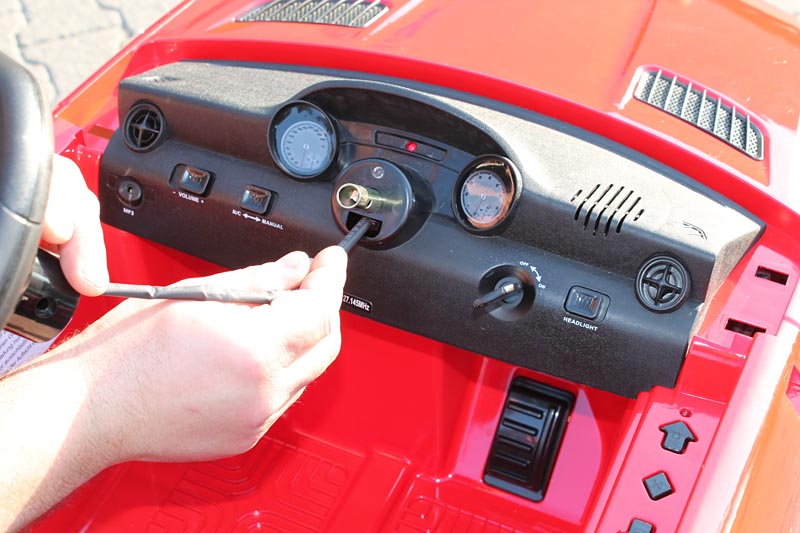

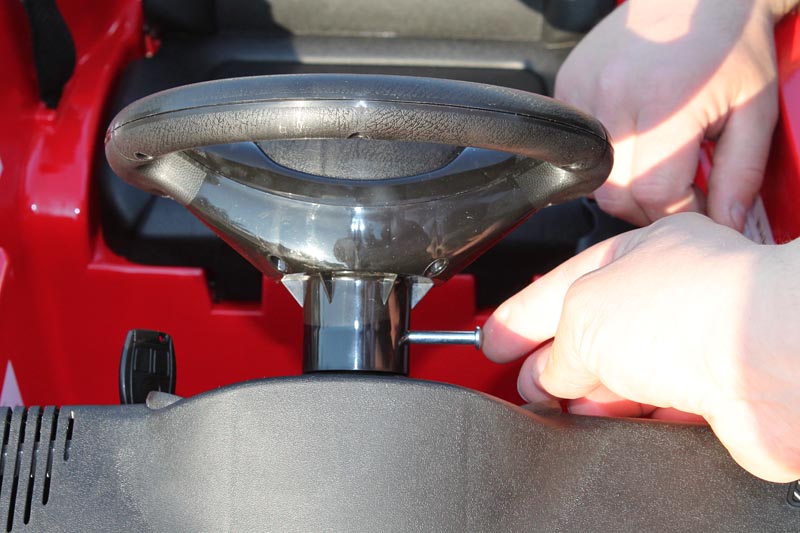

Schraubbolzen anbringen

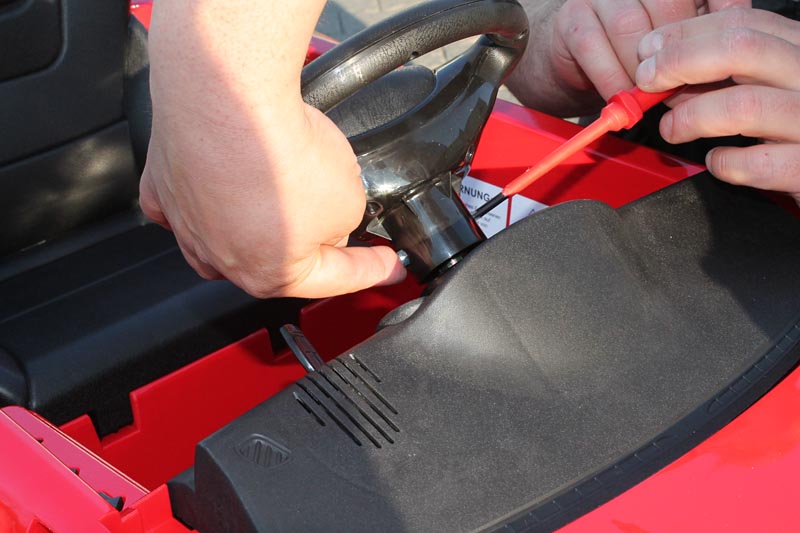

Gegenmutter anlegen und das Lenkrad festschrauben

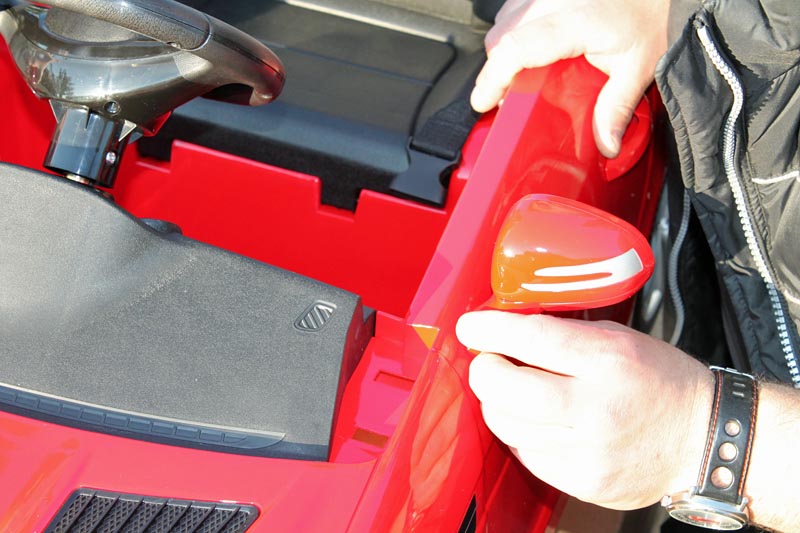

Spiegel auf beiden Seiten anbringen

Spiegel auf beiden Seiten anbringen

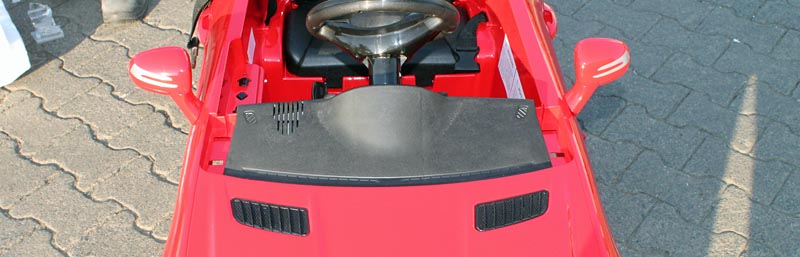

Frontscheibe einsetzen und richtung Motorhaube gleiten lassen

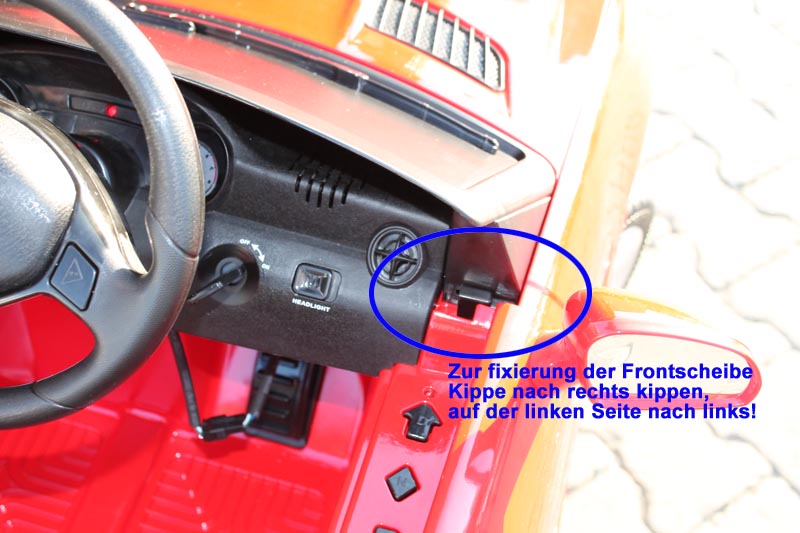

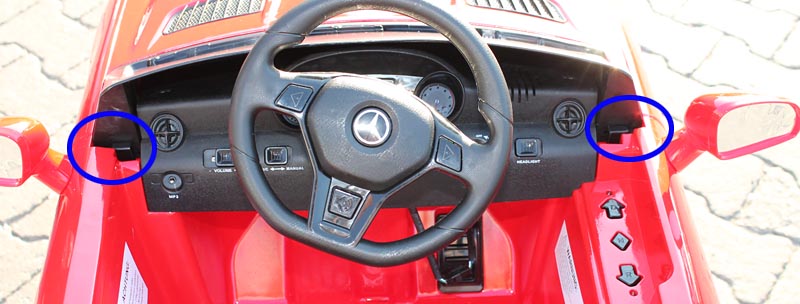

Zum fixieren der Frontscheibe die Arretierungen rechts und links jeweils nach außen kippen

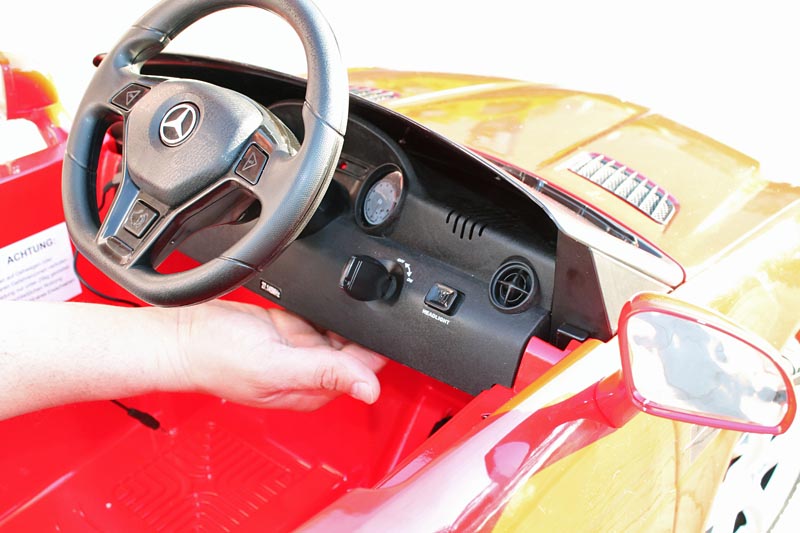

Lenkradkabel in den Haken hinter dem Armaturenbrett einhängen und aus dem Fußraum räumen

WICHTIG:

Hinter dem Armaturenbrett, direkt auf der anderen Seite des Schlüssels befindet sich ein weiterer, versteckter Schalter über den das Fahrzeug auch dann eingeschaltet werden kann, wenn mal kein Schlüssel zur Hand ist.

!!! Das Fahrzeug ist erst dann wirklich abgeschaltet, wenn auch dieser Schalter umgelegt worden
und das Kontrolllämpchen am Armaturenbrett erloschen ist !!!

Wir wünschen Ihnen und Ihrem Kind viel Spass mit dem Fahrzeug.
